TI德州仪器 MAX30001G 产品介绍
2026-04-14
0次
说明
- 宽BioZ驱动电流范围（55nA至96μA）支持宽阻抗测量范围
- 可用于符合IEC 60601-2-47:2012标准的系统
- 集成高分辨率数据转换器的临床级ECG和BioZ AFE
- ECG的ENOB为15.9位，噪声为3.1μVP-P（典型值）
- BioZ的ENOB为17位，噪声为1.1μVP-P
- 实际CMRR得到显著改善，输入阻抗高，因此干启动效果更好
- 采用全差分输入结构，CMRR > 100dB
- 高输入阻抗有助于优化共模到差模的转换
- > 1GΩ的高输入阻抗有效减少了共模到差模的转换
- 由于电极阻抗高，干启动期间输入端信号衰减极少
- 直流失调范围高达±650mV（1.8V，典型值），支持与多种电极搭配使用
- ECG和BioZ的交流动态范围分别高达65mVP-P和±90mV，有助于防止在存在运动/直接电极接触时出现饱和
- 与竞争解决方案相比，电池续航时间更长
- ECG在1.1V电源电压下的功耗为85μW
- BioZ在1.1V电源电压下的功耗为158μW
- 导联开启中断功能可将微控制器保持在深度睡眠模式，直到检测到有效的导联条件为止
- 导联开启检测电流：0.7μA（典型值）
- 具有中断功能的内置心率检测应用无需在微控制器上运行HR算法
- 以超低功耗在高速运动环境中进行可靠的R-R检测
- 可配置的中断意味着微控制器可以仅在每次心跳时唤醒，从而降低系统的总功耗
- ECG和BioZ的FIFO分别为32字和8字，因此MCU即使保持关断状态达256ms也可完成全数据采集
- 关断电流为0.6μA（典型值）
特性

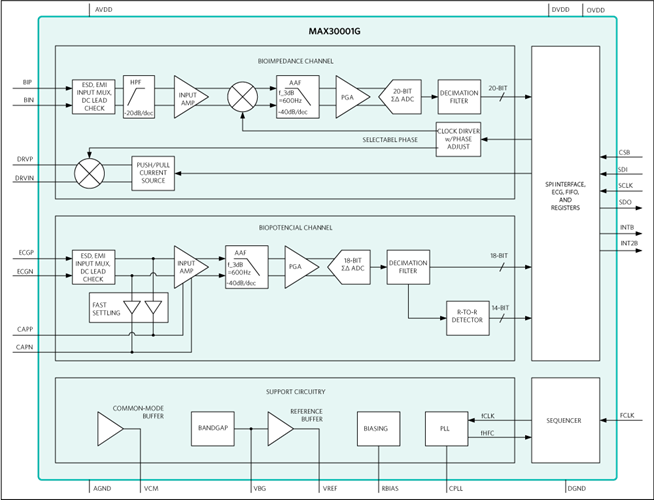

MAX30001G是一款面向皮肤电反应(GSR)应用的完整生物电势和生物阻抗(BioZ)模拟前端(AFE)解决方案，适用于各种可穿戴应用。该GSR通道已针对消费级可穿戴应用进行优化，以满足用户希望检测某些压力水平指标的需求。MAX30001G具有单生物电势通道，可提供心电图(ECG)波形和低功耗集成心率检测算法。单生物阻抗通道能够测量呼吸和皮肤电电阻(GSR)以及皮肤电活动(EDA)两项参数。
生物电势和生物阻抗通道提供ESD保护、EMI滤波、内部导联偏置、DC导联脱落检测、待机模式下的超低功耗导联开启检测，以及用于支持内置自检的多种校准电压。软上电时序控制确保没有大瞬变电压注入电极。两个通道还具有高输入阻抗、低噪声、高CMRR、可编程增益、各种低通和高通滤波器选项以及高分辨率模数转换器。生物电势通道为直流耦合，可以处理较大的电极电压失调，并具有快速恢复模式，可以从除颤和电外科等过驱条件快速恢复。生物阻抗通道集成可编程电流驱动器，可与公共电极一起使用，并可灵活用于2电极或4电极测量。生物阻抗通道还具有交流导联脱落检测功能。
MAX30001采用30引脚晶圆级封装(WLP)，可在0°C至+70°C商用工作温度范围内工作。
应用
- 连续ECG和按需ECG检测应用
- 使用GSR/EDA技术进行压力监测
- 单导联事件监测器，用于检测心律失常
- 胸带心率监测器
- 可穿戴健身和健康设备
参数
类型 | 描述 |
消费电子 | 边缘设备 |
医疗健康 | 活动跟踪和跌倒检测 |
