TI德州仪器 MAX30003 产品介绍
2026-04-14
0次
说明
- 临床级ECG AFE，带有高分辨率数据转换器
- 15.5位有效分辨率，噪声为5µVP-P
- 得益于实际条件下较高的CMRR和高输入阻抗，干启动性能更好
- 全差分输入结构，CMRR > 100dB
- 得益于高输入阻抗，具有较好的共模至差分模式转换
- 高输入阻抗：> 500MΩ，支持极低的共模至差分模式转换
- 得益于高电极阻抗，软启动期间输入信号衰减最小
- 高直流偏移范围：±650mV (1.8V，典型值)，支持较宽范围的电极
- 高交流动态范围：65mVP-P，有助于AFE在发生运动/电极直接击中时不发生饱和
- 比竞争方案的电池寿命更长
- 1.1V供电电压时功耗为85µW
- 导联导通中断功能，允许µC处于深度睡眠模式(RTC关闭)，直到检测到有效的导联条件
- 导联导通检测电流：0.7µA (典型值)
- 内置心率检测功能，带中断功能，无需在微控制器中运行HR算法
- 高运动环境下可靠的R-R检测功能，具有极低功耗
- 可配置的中断，允许µC仅在每次心跳时唤醒，降低系统总功耗
- 高精度允许提取更多的生理数据
- 32字FIFO允许每256ms唤醒微控制器，实现完整ECG采集
- 高速SPI接口
- 关断电流仅为0.5µA (典型值)
特性

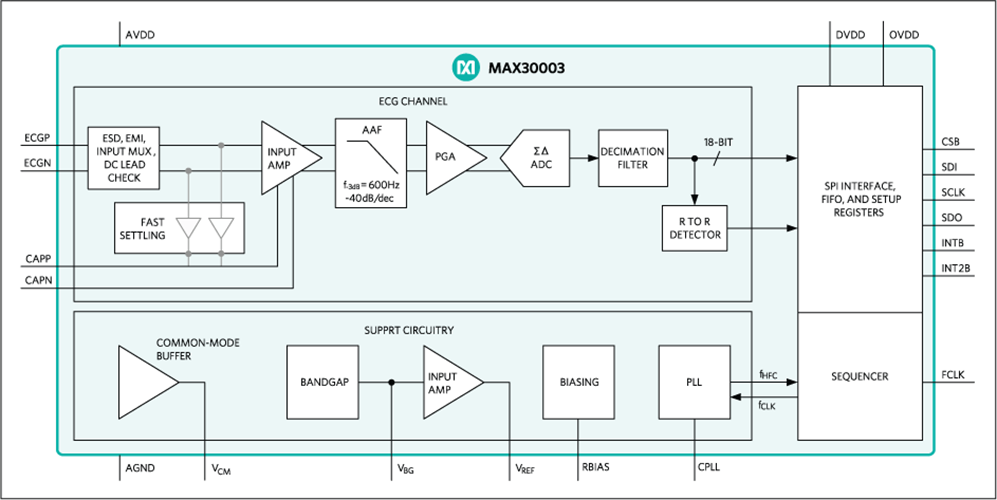

MAX30003是用于可穿戴应用的完备、生物电势、模拟前端方案。器件提供适合临床和健身应用的高性能，超低功耗，电池使用寿命长。MAX30003为单路生物电势通道，提供ECG波形和心率检测。
生物电势通道具有ESD保护、EMI滤波、内部导联偏置、直流导联关断检测、待机模式下超低功耗导联导通检测，以及用于内部自检的齐全校准电压。软启动顺序确保没有较大的瞬态电流注入到电极中。生物电势通道也具有高输入阻抗、低噪声、高CMRR、可编程增益、各种低通和高通滤波器选项，以及高分辨率模/数转换器。生物电势通道为直流耦合，可应对较大的电极电压偏置，并且具有快速恢复模式，可从过驱动条件下快速恢复，例如除颤和电外科手术。
MAX30003采用28引脚TQFN和30焊球晶圆级(WLP)封装，工作在0°C至+70°C商业级温度范围。
应用
- 生物安全认证和特定ECG应用
- 胸带心率监测仪，适合健身应用
- 单导联无线贴片，用于家庭/医院监护
- 单导联事件监护仪，用于心率不齐检测
