TI德州仪器 MAX35104 产品介绍

2026-04-14 0次

说明

用于计费和泄漏检测的高精度流量测量

时间数字化精度低至700ps
2通道：单停止位通道

高精度温度测量实现准确流量计算

一个2线传感器：PT1000、PT500 RTD和热敏电阻支持

以较低的器件和整体系统功率充分延长电池续航时间

超低62µA TOF测量和125nA周期工作温度测量
使用随机数发生器的事件定时模式可减少主机µC开销，从而尽可能地降低系统功耗
2.3V至3.6V单电源供电

高度集成的解决方案显著减少了器件数量并降低了BOM成本

内置实时时钟
小型5mm x 5mm、40引脚TQFN封装
工作温度：−40°C至+85°C

特性

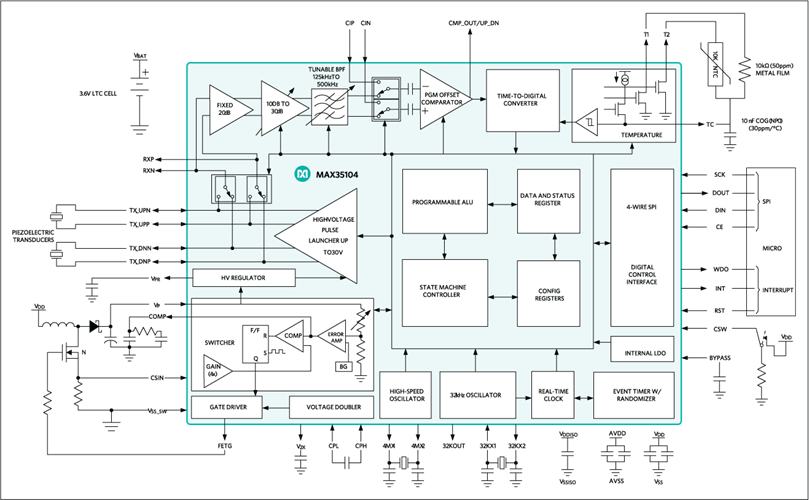

MAX35104是一款气体流量计片上系统(SoC)，定位为超声波气体流量计和医疗呼吸机市场的模拟前端解决方案。该器件的时间测量精度为700ps，并采用自动差分飞行时间(TOF)，可简化气体流量的计算。

超低62µA飞行时间测量和125nA周期工作温度测量使功耗水平达到新低。具有停止使能窗口的多次击中（每波最多六次）功能支持对器件进行微调以适应不同的应用。内部模拟开关、一个可配置的三级集成运算放大器链放大器和一个超低输入失调比较器为物料清单尽可能少的电气解决方案提供了模拟接口和控制。可编程高压（高达30V）脉冲发射器提供高达19dB的传感器发射幅度调整，以补偿传感器老化和温度、压力、湿度影响。早期边缘检测可确保使用一致的波形进行测量，从而大大提高准确性并避免错误测量。内置算术逻辑单元提供TOF差异测量和可编程接收器击中累加器，以尽可能减少主机微处理器访问。对于温度测量，该器件支持单个2线PT1000铂电阻温度检测器(RTD)或NTC热敏电阻。任何微控制器都可以通过一个简单的4线SPI接口为其目标测量用途有效地配置器件。
