TI德州仪器 ADIS16334 产品介绍

2026-04-14 0次

说明

三轴数字陀螺仪，数字范围调整
设置：±75°/秒、±150°/秒、±300°/
严格的正交对准：<0.05°
三轴数字加速度计：±5 g
宽传感器带宽：330 Hz
自治工作和数据收集
无需外部配置命令
启动时间：180 ms

工厂校准的灵敏度、偏置和轴对准
校准温度范围：−20°C至+70°C
SPI 兼容型串行接口
嵌入式温度传感器
可编程工作与控制
自动和手动偏置校正控制
Bartlett窗口FIR滤波器长度、抽头数
数字I/O：数据就绪、报警指示、通用
状态监控报警
使能外部采样时钟输入：最高1.2 kHz
单命令自测
单电源供电：4.75 V至5.25 V
抗冲击能力：2000 g
带连接器接口的24 mm × 33 mm × 11 mm模块
工作温度范围：−40°C至+105°C

特性

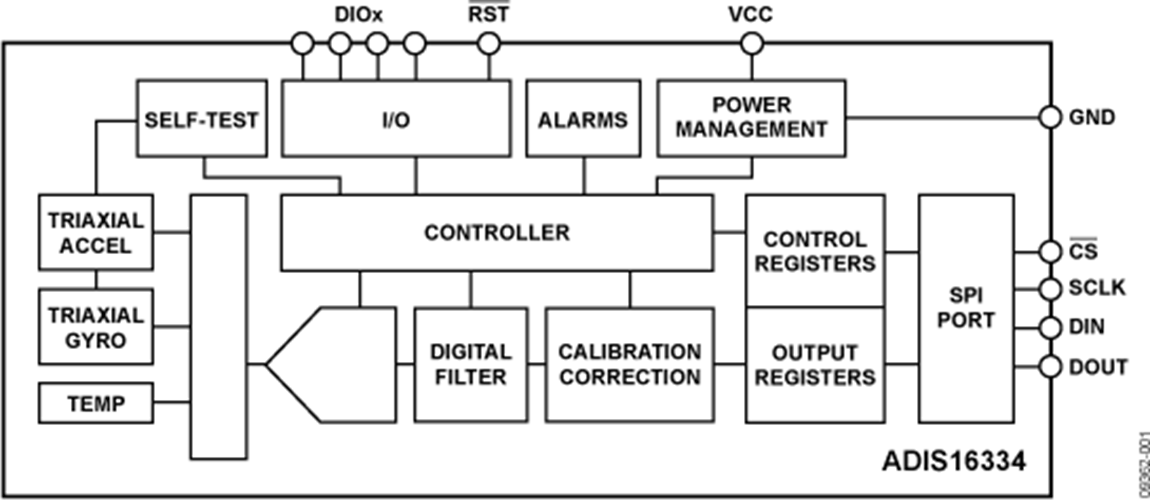

ADIS16334 iSensor® 是一款完整的惯性系统，内置一个三轴陀螺仪和一个三轴加速度计。每个传感器都实现了业界领先的iMEMS® 技术与信号调理技术的完美结合，可提供优化的动态性能。工厂校准为每个传感器提供灵敏度、偏置、对准和线性加速度（陀螺仪偏置）特性。因此，每个传感器都有其自己的动态补偿公式，可在−20°C至+70°C的温度范围内提供精确的传感器测量。

与复杂且昂贵的分立设计方案相比，ADIS16334为精确的多轴惯性检测与工业系统的集成提供了简单而高效的方法。所有必需的运动测试及校准都是工厂生产过程的一部分，大大缩短了系统集成时间。严格的正交对准可简化导航系统中的惯性坐标系对准。经过改进的SPI接口和寄存器结构能够实现更快的数据收集和配置控制。

这款紧凑型封装模块的尺寸约为22 mm ×33 mm × 11 mm，提供紧凑的连接器接口。
