TI德州仪器 ADAF1080 产品介绍
2026-04-14
0次
说明
- 单轴、高精度、AMR 磁场传感器
- 检测磁场轴上线性工作所需的最大磁场强度高达 ±8 mT
- 输出噪声（噪声密度磁场等效）：6 nT/√Hz
- >100 dB 动态范围
- 翻转线圈，用于在使用寿命和温度范围内校准电气偏移
- 温度补偿输出
- 集成精密仪表放大器
- 带宽高达 2.2 MHz（增益 = 20）
- 用于精密测量的可编程斩波
- 支持宽带宽应用的同步特性
- 比率输出能力可改善 PSRR
- 1.8 V 至 5 V ADC 范围内的可编程增益
- 模拟输出经优化可驱动 ADC
- 易用特性
- 用户可选且较宽的输出共模电压
- 集成电气偏移消除功能
- 集成诊断功能
- 温度范围：–40°C 至 +125°C
- 电源电压范围：4.5 V 至 5.5 V
- 提供 20 引脚 LFCSP 封装，带裸焊盘
特性

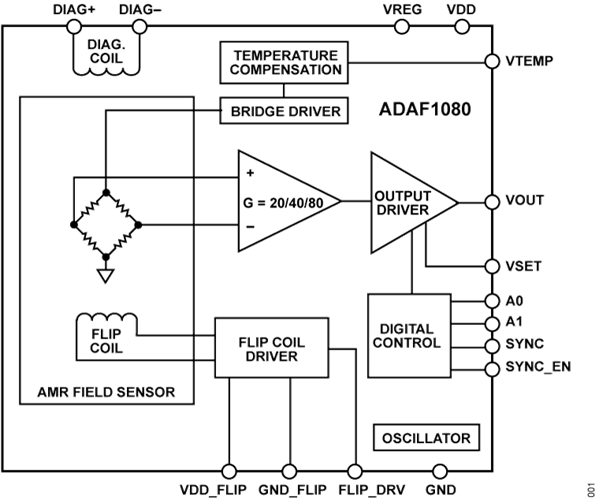

ADAF1080 是一款集成了信号调理功能的单轴、高精度磁场传感器。该器件内置各向异性磁阻 (AMR) 传感器，集成信号调理放大器、电气偏移消除功能、集成诊断功能和模数转换器 (ADC) 驱动器，可准确测量高达 ±8 mT 的磁场。
ADAF1080 在一个封装内集成两个芯片，即一个 AMR 传感器和一个专用 IC (ASIC)。ADAF1080 提供精密放大输出信号，该信号与沿传感器敏感轴的磁场强度成正比。输出电压与电源电压成比例，共模电压为外部 VSET 输入引脚上所设置电压的一半。
传感器的磁方向可以通过集成翻转线圈来定义，该线圈在存在恒定磁场的情况下可用于消除电气偏移。通过使用集成式诊断线圈可以进行诊断，该线圈可以测量系统的增益或检测磁饱和事件。

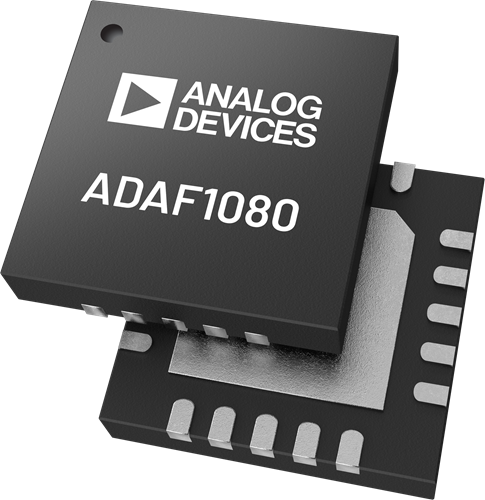

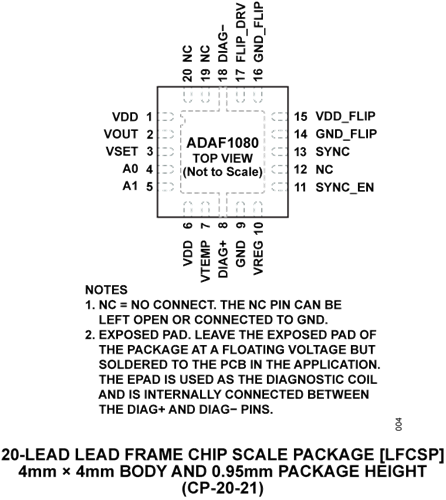

ADAF1080 采用 20 引脚 LFCSP 封装（带裸焊盘）。
应用
- 隔离式和非接触式电流检测
- 手持式电流钳表
- 电机控制电流检测
- 交流和直流电源应用
- 精密磁场检测应用
- 精密线性编码器
- 低噪声的精密磁力计
参数
类型 | 描述 |
工业自动化技术 (IAT) | 电机驱动 |
电能 | 计量与电能监控 |
仪器仪表和测量 | 电子测试和测量 |
