说明

特性

ADA4570 是一款各向异性磁阻 (AMR) 传感器，具有集成信号调理放大器和模数转换器 (ADC) 驱动器。ADA4570 产生两个差分模拟输出，指示周围磁场的角位置。

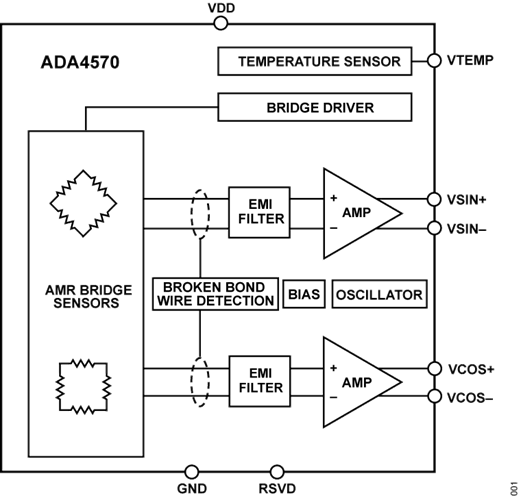

ADA4570 由一个封装内的两个裸片、一个 AMR 传感器和一个固定增益仪器仪表放大器组成。当磁场在 x 轴和 y 轴 (x-y) 平面上旋转时，ADA4570 提供与角度相关的放大差分余弦和正弦输出信号。输出电压范围与电源电压成比例。

传感器包含两个惠斯通电桥，彼此成 45 度角。偶极磁铁的完整旋转会在正弦输出上产生两个周期。因此，根据 SIN 和 COS 差分输出计算出的磁角 (α) 代表了在 0° 至 180° 测量范围内，磁体相对于 ADA4570 的物理方向。在 x-y 平面的均匀场内，ADA4570 的输出信号与 z 方向（气隙）的物理位置无关。

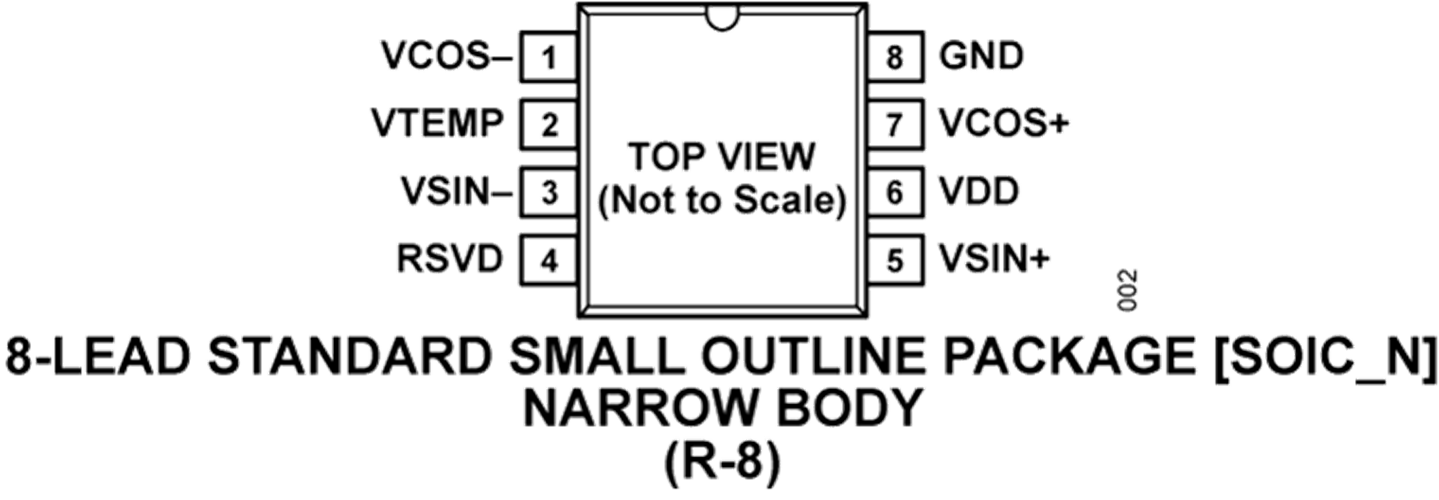

ADA4570 采用 8 引脚 SOIC 封装。

应用

• 绝对位置测量（线性和角度）
• 无刷直流电机控制和定位
• 执行器控制和定位
• 非接触式角度测量和检测
• 磁性角位置检测
