说明

特性

ADA4571是一款各向异性磁阻(AMR)传感器，集成了信号调理放大器和ADC驱动器。 ADA4571产生两路模拟输出，指示周围磁场的角位置。

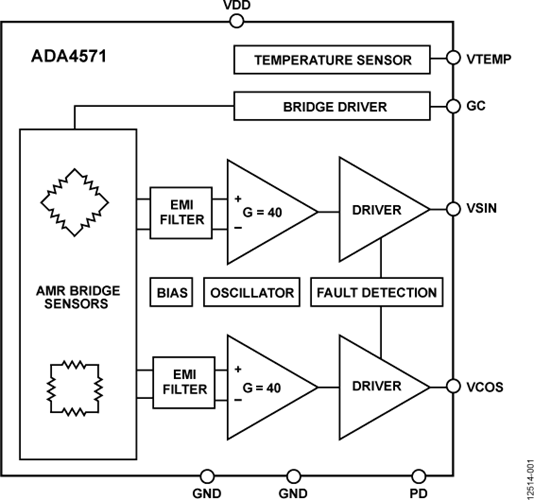

ADA4571在一个封装内集成两个芯片，即一个AMR传感器和一个固定增益（标称值G = 40）仪表放大器。 ADA4571可提供有关旋转磁场角度的干净且经过放大的余弦和正弦输出信号。 输出电压范围与电源电压成比例。

传感器含有两个互成45°角的惠斯登电桥。 x-y传感器平面的旋转磁场提供两路正弦输出去信号，且传感器与磁场方向的角度(α)频率翻倍。 在x-y平面的均质场内，输出信号与z方向（气隙）的物理位置无关。

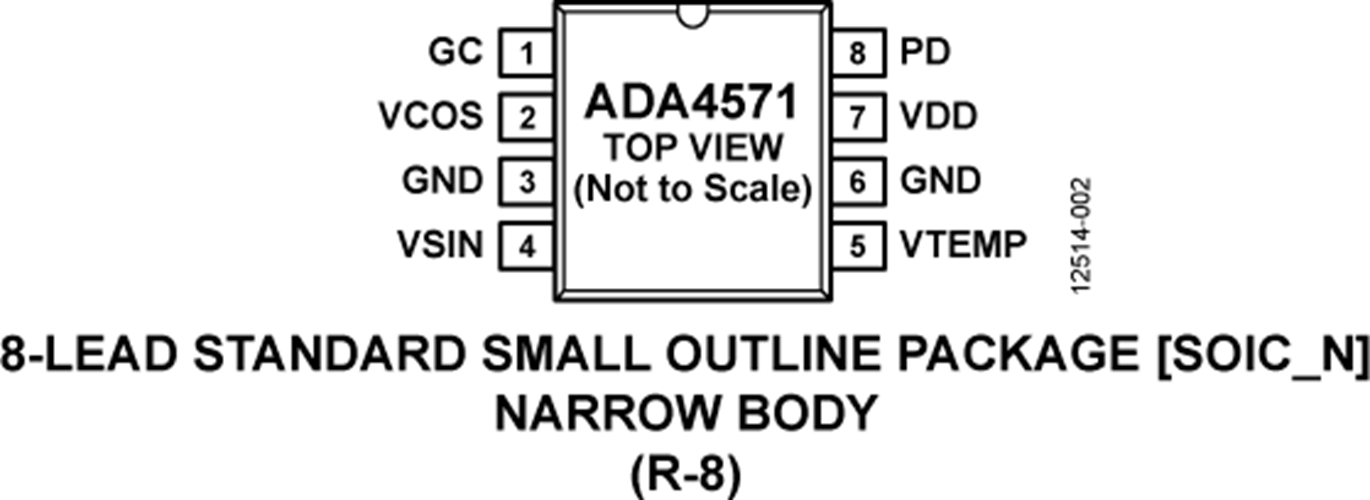

ADA4571采用8引脚SOIC封装。

产品特色

1. 非接触式角度测量。
2. 测量磁场方向而非场密度。
3. 对气隙变化的敏感度非常小。
4. 工作距离远。
5. 即使是微弱的饱和场也有极佳精度。
6. 热漂移与寿命漂移极小。
7. 迟滞可忽略。
8. 单芯片解决方案。

应用

• 绝对位置测量（线性和角度）
• 无刷直流电机控制与定位
• 执行器控制与定位
• 非接触式角度测量与检测
• 磁性角位置检测
