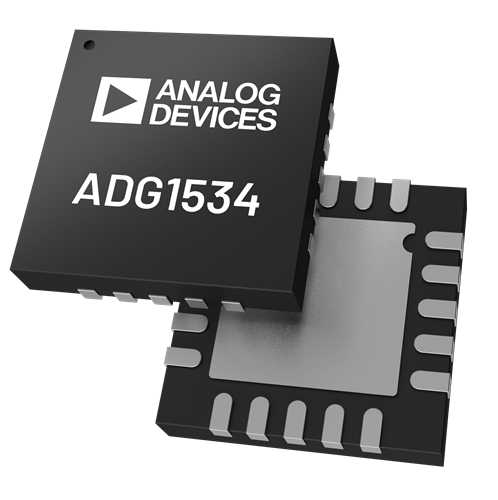

TI德州仪器 ADG1534 产品介绍
2026-04-14
0次
说明
- 导通电阻：4.5 Ω（典型值，25°C，+5 V 至 −8 V 电源）
- 导通电阻平坦度：1.2 Ω（25°C，+5 V 至 −8 V 电源）
- 高达 346 mA 的持续电流
- 完全指定
- VDD = +5 V ± 10%
- VSS = −4.5 V 至 −8.8 V
- 不需要 VL 电源
- 1.8V 逻辑兼容数字输入
- 轨到轨操作
- 20 引脚 4 mm × 4 mm LFCSP
特性

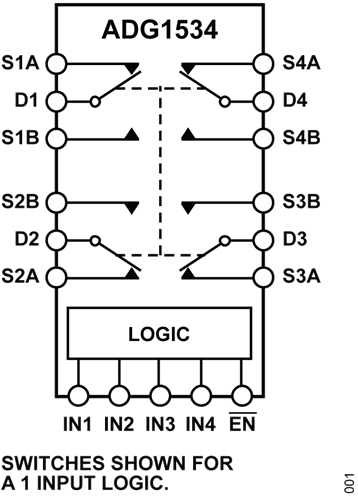

ADG1534 包含四个独立的单刀单掷开关。ADG1534 上的 EN 输入用于使能或禁用套件。禁用时，所有通道均具有高阻抗。数字输入 INx 与 1.8 V 逻辑兼容，适用于低电压逻辑控制。
ADG1534 的规格为 VDD = +5 V ± 10%，VSS = −4.5 V 至 −8.8 V，适用于要求非对称电源的应用。这些开关具有超低导通电阻和导通电阻平坦度，因此成为了以低失真为关键特性的数据采集和增益开关应用的理想解决方案。这种构造可确保超低功耗，使零部件非常适用于便携式和电池供电仪器。
在接通时，各个开关在两个方向上具有同等的良好传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。所有通道都具有先断后合的切换动作，可防止切换通道时出现瞬时短路。
产品特色
- 8 Ω温度范围内的最大导通电阻。
- 极低失真。
- 1.8V 逻辑兼容数字输入。
- 无需逻辑电源 (VL)。
- 20 引脚 4 mm × 4 mm LFCSP。
应用
- LDMOS 功率放大器门极驱动
- GaN 功率放大器栅极驱动
- 通信系统
- 自动测试设备
- 数据采集系统
- 采样保持系统
