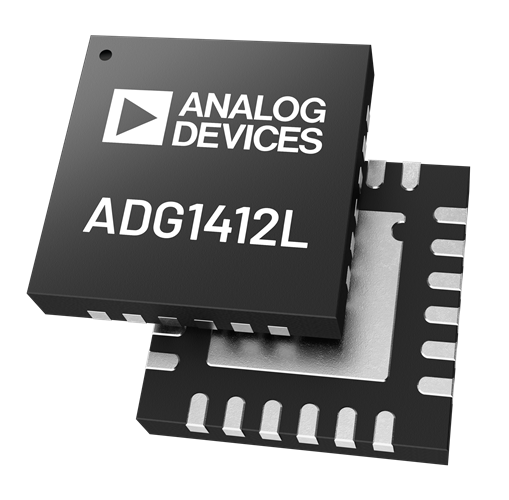

TI德州仪器 ADG1412L 产品介绍
2026-04-14
0次
说明
- 1.5 Ω对电阻±15V双电源，25°C
- 0.3Ω导通电阻平坦度±15V双电源，25°C
- 15V (25 C双电源) 时，导通电阻通道间匹配为0.1Ω±°
- 全定工作电压为±15V、+12V和±5 V
- ±4.5 V 到 ±16.5 V 双电源供电
- 5 V 到 16.5 V 单电源供电
- VL供应低逻辑电平兼容性
- 符合1.8V JEDEC标准（JESD8-7A）
- 符合1.2V JEDEC标准（JESD8-12A.01）
- 轨到轨操作

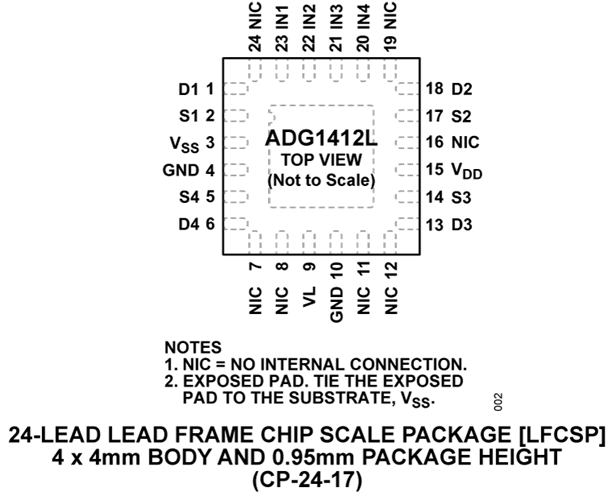

- 24 引脚4 mm×4 mm LFCSP
特性
ADG1412L是单片互补金属氧化物半导体（CMOS）设备件，包含四个采用 iCMOS 工艺设计的可独立选择开关®。工业CMOS（iCMOS）是一个结合了高电压CMOS和双极技术的模块化制造流程。
导通电阻曲线在整个模拟输入范围内平坦，可确保在切换信号时实现出色的线性度和低失真度（典型值1.5Ω）。

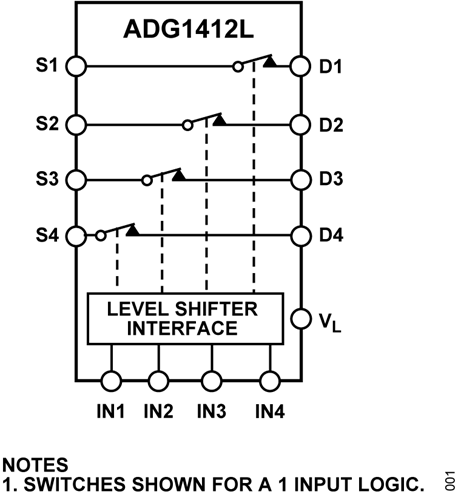

ADG1412L包含四个独立SPST开关，这些开关用逻辑1接通。在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。
一个外部 VL电源为较低的逻辑控制提供了灵活性。ADG1412L 符合 1.2 V 和 1.8 V JEDEC 标准。
产品特色
- 2.6 Ω温度范围内的最大导通电阻。
- 极低失真。
- VL 供应低逻辑电平的兼容性。
- 符合 1.2 V 和 1.8 V 逻辑电平的 JEDEC 标准。
- 当数字输入浮动时保证关闭。
- 24 引线、4mm×4mm LFCSP。
应用
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- FPGA和微控制器系统
- 音频信号路由
- 视频信号路由
- 通信系统
- 继电器替代方案
