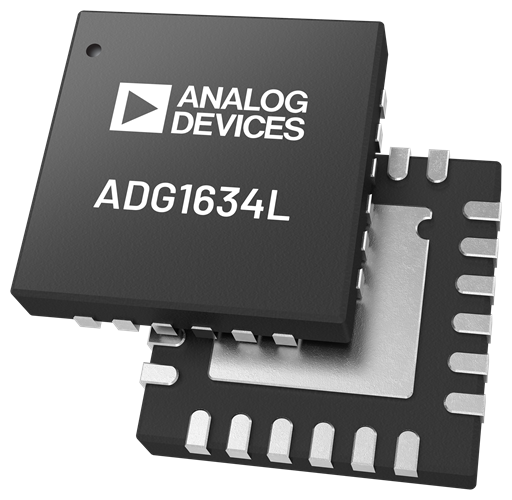

TI德州仪器 ADG1634L 产品介绍
2026-04-14
0次
说明
- 4.7 Ω典型的对电阻±5 V 双电源，25°C
- 1.2Ω导通电阻平坦度±5 V 双电源，25°C
- 完全指定在±5 V、12 V、5 V 和 3.3 V
- ±3.3 V 到 ±8 V 双电源供电
- 3.3 V 到 16 V 单电源供电
- VL 供应低逻辑电平兼容性
- 符合 1.8 V JEDEC 标准
- 符合 1.2 V JEDEC 标准
- 轨到轨操作

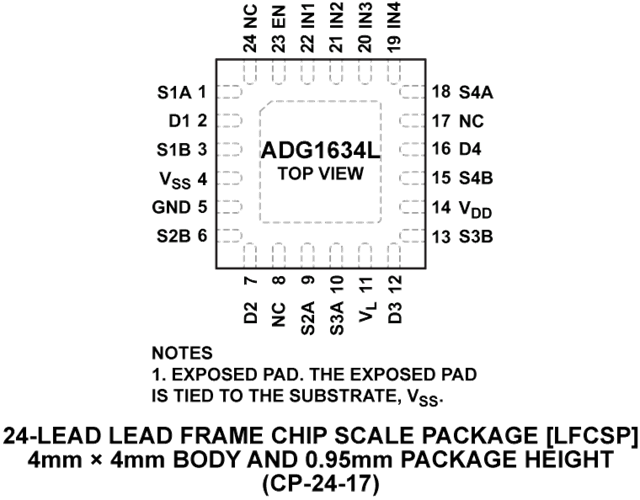

- 24 引脚 4 mm × 4 mm LFCSP
特性

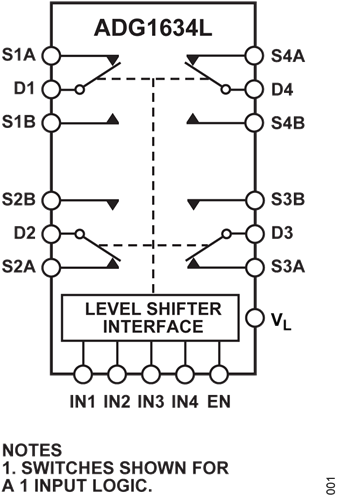

ADG1634L是一款单芯片工业CMOS (iCMOS®)，内置四个独立可选的单刀双掷(SPDT)开关。
所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG1634L提供EN输入，用于启用或禁用器件。禁用时，所有通道均关断。该开关通过逻辑1 EN输入启用，而INx输入定义SPDT开关的状态（参见数据手册中的表12）。
此开关具有超低导通电阻和导通电阻平坦度，非常适合低失真性能至关重要的数据采集和增益切换应用。iCMOS结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。
外部VL电源为较低的逻辑控制提供了灵活性。ADG1634L符合1.2 V和1.8 V JEDEC标准。
应用
- 通信系统
- 医疗系统
- 音频信号路由
- 视频信号路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- FPGA和微控制器系统
- 采样保持系统
- 继电器替代方案
产品特色
- 整个温度范围内的最大导通电阻：8.2 Ω。
- 更低失真。
- VL 电源支持兼容低逻辑电平。
- 符合1.2 V和1.8 V逻辑电平的JEDEC标准要求。
- 当数字输入浮动时保证关闭。
- 24引脚、4毫米× 4 mm LFCSP
参数
类型 | 描述 |
仪器仪表和测量 | 电子测试和测量 |
