说明

特性

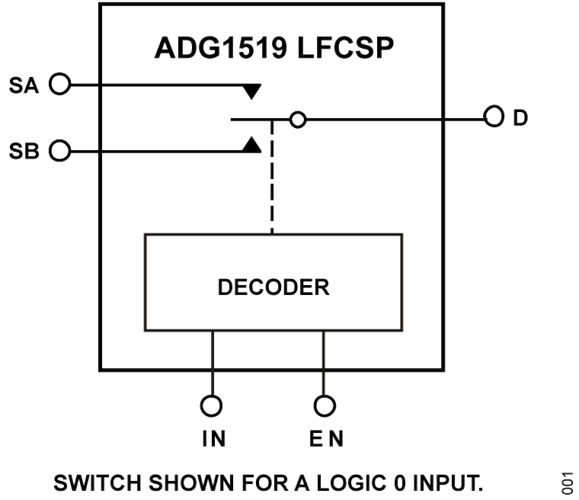

ADG1519是一款单刀双掷（SPDT）开关。引线架构芯片级封装（LFCSP）上的EN输入用于启用或禁用该器件。禁用时，开关端子（SA、SB和D）为高阻抗。

ADG1519的V_DD = +5 V ± 10%，V_SS = –4.5 V至–8.8 V，适合要求非对称电源的应用。ADG1519导通电阻曲线在整个模拟输入范围内比较平坦，可确保在切换音频信号时拥有出色的线性度和低失真性能。其结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。

当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG1519为先开后合式开关，适合多路复用器应用。

应用

• LDMOS功率放大器栅极驱动
• GAN功率放大器栅极驱动
• 通信系统
• 自动测试设备
• 数据采集系统
• 采样保持系统

产品特色

1. 最大导通电阻(25℃)：5.2 Ω
2. 总谐波失真(THD)：-135 dB。
3. 3 V逻辑兼容数字输入：V_INH = 2.0 V（最小值），V_INL = 0.8 V（最大值）。
4. 无需逻辑电源电压（V_L）。

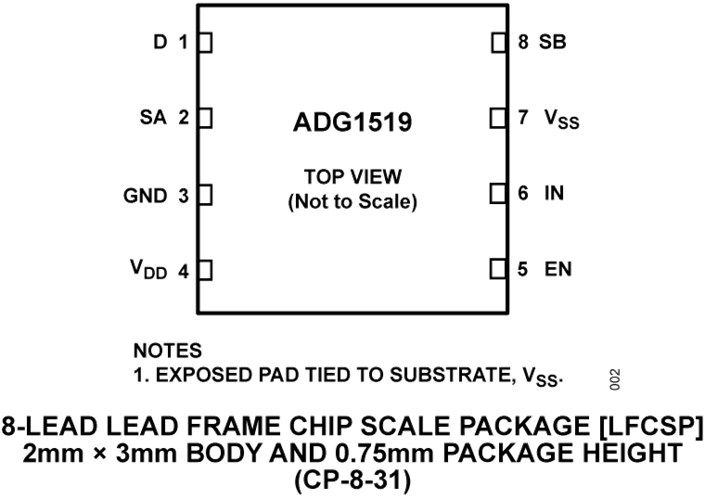

5. 8引脚2 mm × 3 mm LFCSP封装（参见数据手册中的“外形尺寸”部分）
