TI德州仪器 MAX20088 产品介绍
2026-04-14
0次
说明
- 小方案尺寸
- 多达4个600mA保护开关
- 3V至15V输入电源电压
- 3V至5.5V器件工作电源
- 26V电池短路隔离
- 可调节限流值(100mA至600mA)
- 用于更高电流的并联多通道
- 可选I2C地址
- 小尺寸(4mm × 4mm)、20引脚SWTQFN和WETQFN封装
- 高精度
- ±8%限流精度
- 0.5ms软启动时间
- 0.25ms软关断时间
- 0.3µA关断电流
- 110mV压差@ 300mA
- 专为安全应用设计
- 兼容ASIL B/D
- VBAT/GND短路诊断
- 输出过压/欠压诊断
- 输入过压/欠压诊断
- 通过I2C读取各路8位电流、输出电压和供电读数
- 发生故障时自动重试
- AEC-Q100认证，-40°C至+125°C工作温度范围
特性

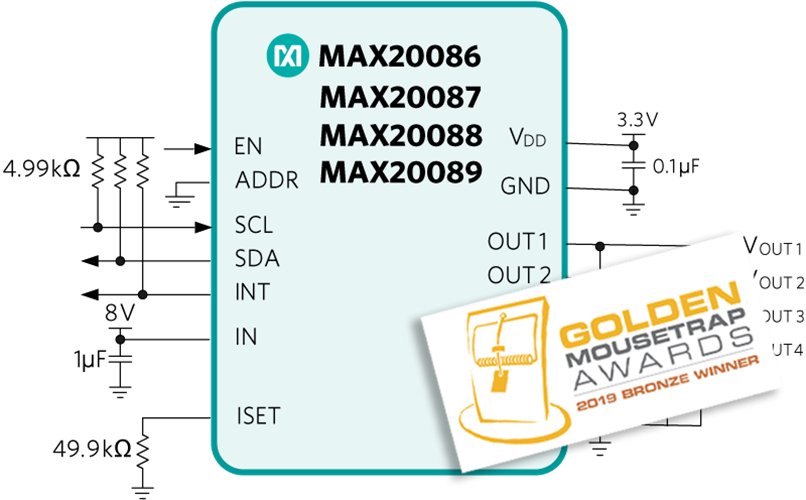

MAX20086–MAX20089双/四通道摄像机电源保护器IC为每路输出提供高达600mA负载电流。每路输出具有独立的电池短路、对地短路和过流保护。IC工作在3V至5.5V电源电压，带有3V至15V摄像机电源。输入至输出压差仅为110mV(典型值) @ 300mA。
IC提供使能控制和I2C接口，以读取器件的诊断状态。板载ADC读取每个开关的电流。ASIL B和ASIL D兼容版本可通过ADC读取附加的7项诊断测量信息，确保覆盖高故障率事件。
MAX20086–MAX20089包括热关断，每路输出独立限流。所有器件均工作在-40°C至+125°C温度范围。
设计解决方案：提供从汽车电池到远程摄像头的安全电源路径 ›
应用
- 同轴电缆供电，适用于雷达和摄像机模块
- 全景可视ECUi>
参数
类型 | 描述 |
汽车 | 驾驶员和乘客监控系统（DMS、OMS） |
