说明

特性

ADG5404F是一款模拟多路复用器，由4个通道组成，具有输入故障保护功能。 ADG5404F根据2位二进制地址线（A0和A1）所确定的地址，将4路输入之一切换至公共漏极D。 使能数字输入EN可用来禁用所有开关。 当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过V_DD或V_SS，并且超出幅度达到阈值电压VT，则相应的通道关断，并且该Sx引脚变为高阻态。 如果该通道接通，漏极引脚将根据漏极响应(DR)输入引脚作出反应。 如果DR引脚浮空或被拉高，漏极将保持高阻态并浮空。 如果DR引脚被拉低，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。

ADG5404F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。

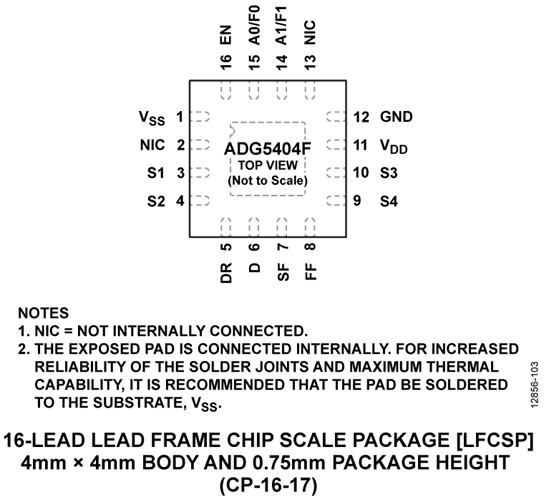

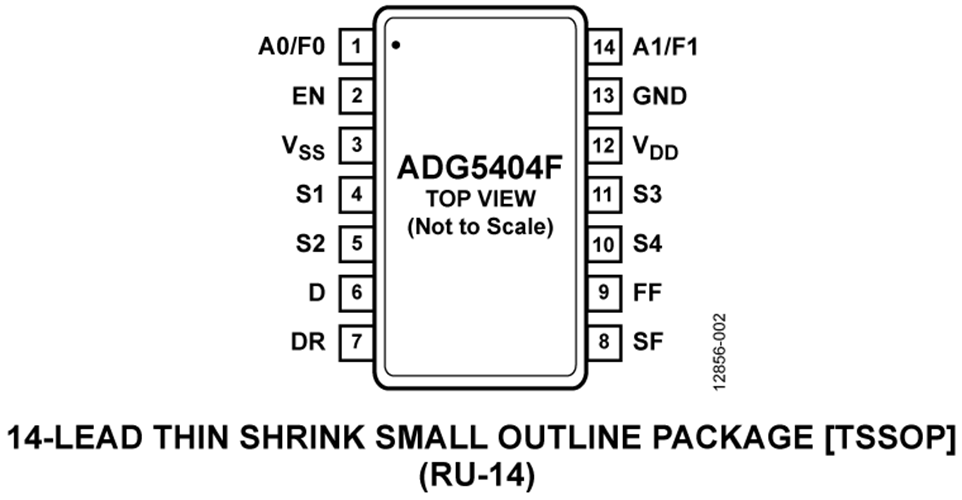

注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和功能说明参见“引脚配置和功能描述”部分。

产品特色

1. 源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。
2. 在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。
3. 过压检测提供数字输出，指示开关的工作状态。
4. 沟道隔离可防止闩锁。
5. 针对低导通电阻和导通电阻平坦度而优化。
6. ADG5404F可采用±5 V至±22 V的双电源或8 V至44 V的单电源供电。

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统
• 继电器替代方案

参数

类型	描述
工业自动化技术 (IAT)	可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)
