TI德州仪器 ADG5436F 产品介绍
2026-04-14
0次
说明
- 过压保护可达−55 V和+55 V
- 关断保护可达−55 V和+55 V
- 源极引脚有过压保护
- 中断标志指示故障状态
- 低导通电阻： 10 Ω（典型值）
导通电阻平坦度：0.5 Ω（最大值） - 人体模型(HBM) ESD额定值：6 kV
- 大部分条件下都具有防闩锁特性
- 无数字输入时处于已知状态
- 模拟信号范围：VSS 至 VDD
- ±5 V至±22 V双电源供电
- 8 V至44 V单电源供电
- 额定电源电压范围：±15 V、±20 V、+12 V和+36 V
特性

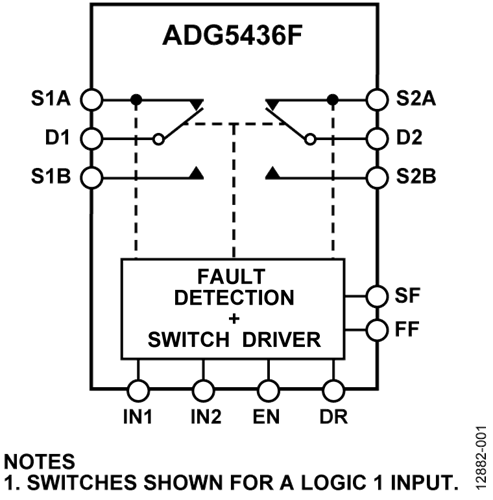

ADG5436F是一款模拟多路复用器，内置两个独立可选的单刀双掷(SPDT)开关。 EN输入用来禁用开关。 两个开关均为先开后合式，适合多路复用器应用。
当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。
没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sxx引脚上的模拟输入信号电平超过VDD或 VSS，并且超出幅度达到阈值电压VT，则该通道关断，且该Sxx引脚变为高阻抗。 如果通道打开，则漏极引脚根据漏极响应(DR)输入引脚作出反应。 如果DR引脚悬空或拉高，则漏极保持高阻抗悬空状态。 如果拉低DR引脚，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。 ADG5436F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。

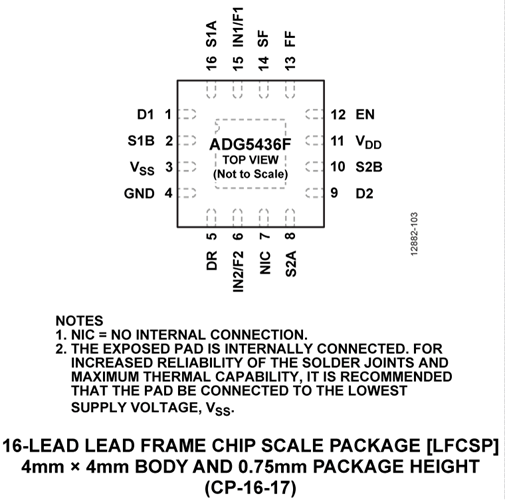

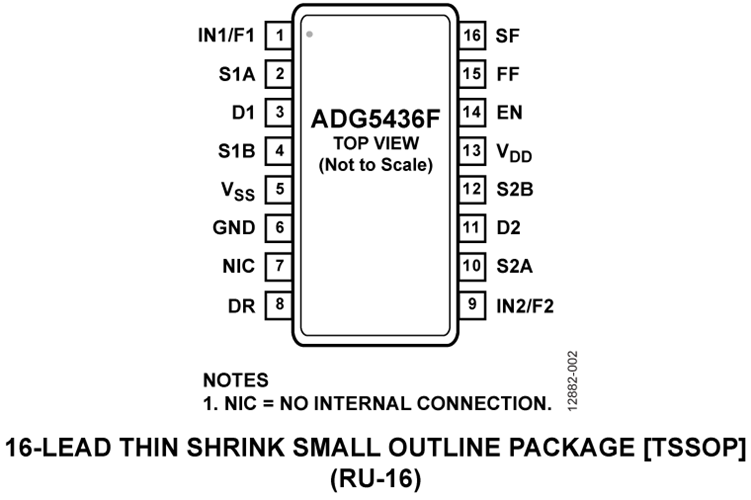

注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和说明参见“引脚配置和功能描述”部分。
产品特色
- 源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。
- 在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。
- 过压检测提供数字输出，指示开关的工作状态。
- 沟道隔离可防止闩锁。
- 针对低导通电阻和导通电阻平坦度而优化。
- ADG5436F可以采用±5 V（最高±22 V）的双电源或8 V（最高44 V）的单电源供电。
应用
- 模拟输入/输出模块
- 过程控制/分布式控制系统
- 数据采集
- 仪器仪表
- 航空电子
- 自动测试设备
- 通信系统
- 继电器替代方案
