TI德州仪器 MAX4968C 产品介绍

2026-04-14 0次

说明

节省空间——优化用于多通道系统
- 小型BGA封装
- 集成16路通道
高性能——增强成像质量
- 真正线性开关——R_ON在整个输入范围内保持平坦
- 46dB (典型值) THD
- 低寄生电容提供宽带保证
- 低电荷注入，低电压尖峰
- 2MHz、±90V脉冲下，2次谐波失真小于-45dB
- 模拟AB类
- DC至30MHz低压模拟信号带宽(C_LOAD = 200pF)
- 500kHz至20MHz高压模拟信号带宽(C_LOAD = 200pF)
- 高达210V_P-P宽压输入范围
- 5MHz (50Ω)下，关断隔离为-68dB (典型值)
增强灵活性节省设计时间
- 无需专用的高压电源
- 串行接口支持菊链连接
- 异步设置/清除输入设置所有开关，无需SPI
优异的可靠性
- 无闭锁SOI HVCMOS工艺，实现高性能、高可靠性集成过压保护

特性

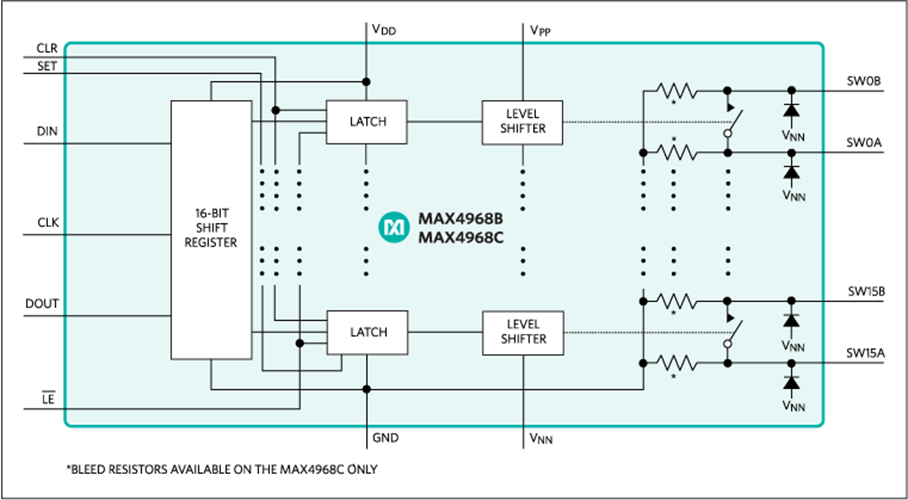

MAX4968B/MAX4968C为16通道、高线性、高压、双向SPST模拟开关，导通电阻为18Ω (典型值)，特别适合低压信号控制的高压开关应用。例如，超声成像和打印机。MAX4968C的每个开关终端集成了40kΩ放电电阻，用于容性负载放电。器件采用HVCMOS工艺，集成了高压双向MOS开关和低功耗CMOS逻辑电路，高效控制高压模拟信号。

在典型的超声应用中，MAX4968B/MAX4968C无需专用的高压电源，简化系统要求，与发射电路共用负压电源，正电源的典型电压为+12V。

器件采用64引脚BGA封装，工作在-40°C至+85°C扩展级温度范围。
