TI德州仪器 MAX14589E 产品介绍

2026-04-14 0次

说明

无失真、超摆幅信号处理
- 可处理负的音频和视频信号
- 可通过-5.5V至+5.5V模拟信号，独立于V_CCEN
- 导通电阻：0.2Ω (典型值)
- +1.6V至+5.5V单电源供电
- 喀嗒/噼噗声抑制
平滑切换
- 先断后合
低电源电流：1.6V供电时仅消耗30µA (典型值)
- 可由GPIO供电
- V_CCEN没有施加电源时，器件进入高阻模式
COM_端提供ESD保护
- ±15kV人体模式
- ±10kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电
NC_和NO_具有ESD保护
- ±15kV人体模式
小尺寸
- 9焊球WLP封装(1.2mm x 1.2mm)
-40°C至+85°C工作温度范围

特性

MAX14589E/MAX14594E高密度、双刀/双掷(DPDT)模拟开关可处理超摆幅(Beyond-the-Rails^™)信号，当电源电压低于信号摆幅的条件下，允许通过-5.5V至+5.5V的信号。低R_ON电阻(0.2Ω)是的这些器件非常适合音频等低失真模拟开关应用。

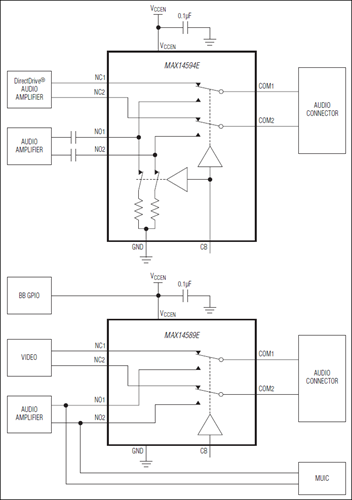

MAX14594E内置旁路开关，可以对常开端(NO1和NO2)音频放大器的交流耦合电容放电。这一特性有助于在音频开关切换时降低喀嗒声。

开关工作在+1.6V至+5.5V供电电源，其超低功耗特性允许通过GPIO为提供V_CCEN供电。没有电源供电时，开关进入高阻模式，所有信号端口可承受-5.5V至+5.5V的信号。器件通过一个控制端口CB控制开关状态。

MAX14589E/MAX14594E提供1.2mm × 1.2mm、0.4mm间距、9焊球晶片级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。
