TI德州仪器 MAX4936A 产品介绍

2026-04-14 0次

说明

节省空间—优化用于多通道系统
- 高密度设计(每个封装内集成八路发送器/接收器)
- 两组4通道开关具有独立的使能控制(EN1、EN2)
- 低电容反并联二极管用于毛刺钳位或用作钳位二极管(MAX4936A)
- 小尺寸、42引脚、3.5mm x 9mm TQFN封装
节省功耗
- 低导通电阻(6Ω，典型值)，偏置电流仅为1.5mA
- 可调节偏置电阻，允许工作在不同电源电压
高性能—设计用于改善成像质量
- 低噪声、低功耗(< 0.5nV/√Hz (典型值)，1.5mA偏置电流）
- 100MHz (典型值) -3dB带宽
具有高压保护的低压接收通路

特性

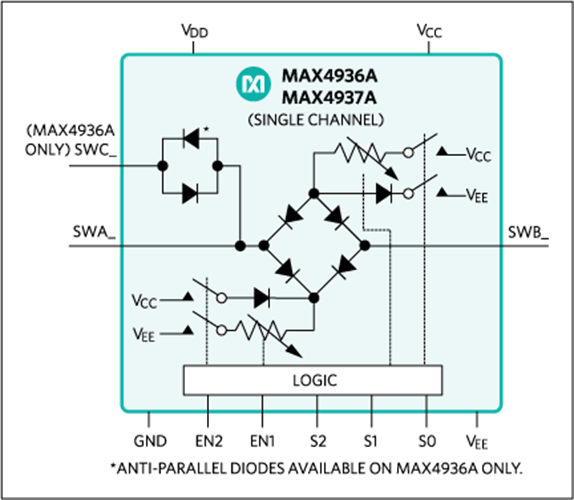

MAX4936A/MAX4937A为八通道、高压发送器/接收器(T/R)开关。T/R开关基于二极管桥拓扑，二极管桥的总电流可通过三个数字输入(S0、S1和S2)编程；两个控制输入(EN1和EN2)分别控制通道1-4和通道5-8的使能/禁止。MAX4936A具有T/R开关和钳位二极管，用于支持发送和接收操作；MAX4937A只有T/R开关，仅用于接收操作。

这些开关在整个超声频率范围内具有极低的导通电阻，每通道功耗低至15mW (典型值)。

两款器件的接收通路在低压接收期间为低阻，高压发送期间为高阻，为接收电路提供保护。低压接收通路具有宽带、低噪声、低失真和低抖动特性。

当SWB_引脚接低噪声放大器(LNA)时，MAX4936A SWC_引脚可以由高压信号驱动，利用其反并联二极管钳位高压毛刺。SWC_接GND时，允许内部反并联二极管用作钳位。在SWB_引脚接高压毛刺钳位二极管，而将LNA连接到SWA_。

两款器件均采用小尺寸、42引脚、3.5mm x 9mm TQFN封装，工作在0°C至+70°C商业级温度范围。
