TI德州仪器 MAX14983E 产品介绍
2026-04-14
0次
说明
- 设计灵活
- VCC = 0V时，可有效保护图形控制器端口
- DDC开关将电压限制在低压电源
- 内部+2.5V稳压器
- RGB电容低至5.5pF (典型值)
- 在监视器侧，SYNC信号带有10pF、2.2kΩ负载时，tR/tF为2.0ns (典型值)
- 源出和吸入8mA电流，同时满足速度要求
- ±11kV人体模式(HBM)
- 内置功率开关
- +5V供电时，具有300mV (最大值) IR压降
- 短路/过热/反向电流保护
特性

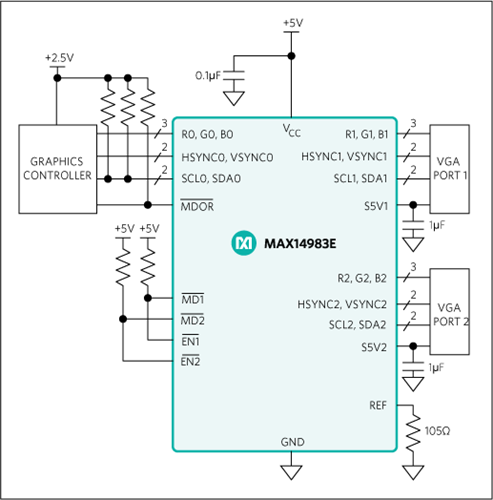

MAX14983E集成了宽带模拟开关、电平转换缓冲器以及5V电源开关，为VGA监视器构成完备的1:2信号复用器。器件在控制器和两个输出之间切换图形信号。器件内部在监视器侧显示数据通道(DDC)信号线上提供上拉电阻(2.2kΩ，典型值)。
器件具有简单的电源接口，工作在+5V单电源。两路集成限流开关和反向电流保护功能在+5V电源与外部负载之间保持最小压降。
行同步和场同步(HSYNC/VSYNC)输入具有逻辑电平转换缓冲器，支持+2.5V至+5.0V CMOS或TTL兼容逻辑的图形控制器，能够满足±8mA的VESA驱动能力要求。内部2.5V稳压器将DDC电平转换成兼容于低压图形控制器的电平
器件还具有监视器检测输出和使能输入，允许监视器切换到自动工作状态或由图形控制器输入控制切换。MAX14983E采用32引脚(5mm x 5mm) TQFN封装，规定工作在-40°C至+85°C扩展级温度范围。
应用
- 计算设备
- 图形卡
- KVM开关
- 服务器
