TI德州仪器 MAX14895E 产品介绍
2026-04-14
0次
说明
- 为便携应用降低功耗
- 低静态电源电流：430µA (典型值)
- 无需昂贵的外部元件
- SDA1、SCL1、SYNCH1、SYNCV1、RED、GRN、BLU、/EN、VS引脚具有较高的ESD保护
- ±15kV人体模式(HBM)
- ±8kV IEC 61000-4-2接触放电
- 输出限流开关，提供断电保护
- 低电容RGB端口(2.2pF，典型值)
- SYNCH1、SYNCV1具有±10mA驱动能力
- DDC输出带有内部上拉
- 3mm x 3mm、16引脚TQFN封装
特性

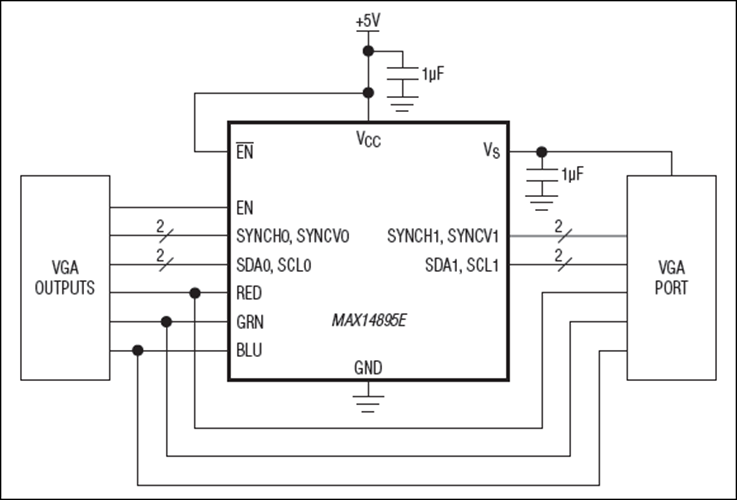

MAX14895E集成电平转换缓冲器，能够为VGA信号的RED、GRN以及BLU (RGB)端口提供保护。
器件具有行同步(SYNCH_)和场同步(SYNCV_)电平缓冲器，将来自图形控制器的低电平CMOS输入转换成5V、TTL兼容逻辑输出。每路输出可提供±10mA电流，满足VESASM规范。另外，器件可将数字直接控制(DDC)信号转换为图形控制器所需的较低电平。
器件带有EN和/EN两个输入端，可接收高电平有效或低电平有效使能输入。器件还可以对VGA连接器或监视器的5V电源进行切换并对其限流。
RED、GRN以及BLU端口对图形控制器输出提供静电保护(ESD)。所有8路输出以及/EN端都提供增强ESD保护。
MAX14895E工作在-40°C至+85°C扩展级温度范围，采用16引脚、3mm x 3mm TQFN封装，带有裸焊盘。
应用
- 台式计算机
- 图形卡
- 笔记本电脑
- 服务器
