TI德州仪器 ADG5413 产品介绍
2026-04-14
0次
说明
- 无闩锁现象
- 人体模型(HBM) ESD额定值：8 kV
- 低导通电阻：小于10 Ω
- 双电源供电：±9 V至±22 V
- 单电源供电：9 V至40 V
- 最大额定电源电压：48 V
- 额定电压范围：±15V、±20V、+12V、+36V
- 模拟信号范围：VSS 至 VDD
特性

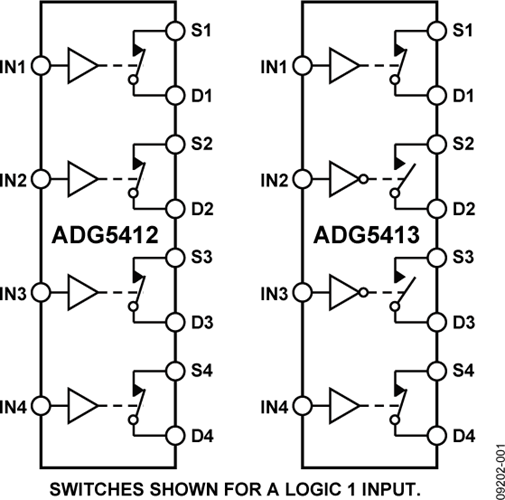

ADG5412/ADG5413内置四个独立的单刀单掷(SPST)开关。ADG5412开关的接通条件是相关控制输入为逻辑1。ADG5413有两个开关的数字控制逻辑与ADG5412相似，其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。
ADG5412和ADG5413没有VL引脚。在整个工作电压范围内，数字输入与3 V逻辑输入兼容。
导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。ADG5413为先开后合式开关，适合多路复用器应用。
应用
- 继电器替代方案
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
- 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
- 低导通电阻 RON.
- 双电源供电。对于双极性模拟信号应用，ADG5412/ADG5413可以采用最高±22 V的双电源供电。
- 单电源供电。对于单极性模拟信号应用，ADG5412/ADG5413可以采用最高40V的单轨电源供电。
- 3 V 逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V.
- 无需 VL 逻辑电源。
