TI德州仪器 ADG1414 产品介绍

2026-04-14 0次

说明

SPI 接口
支持菊花链模式
最大导通电阻：10 Ω
导通电阻平坦度：0.5 Ω

额定电源电压：±15 V、+12 V
3 V 逻辑兼容输入
轨到轨工作
24引脚TSSOP和24引脚、4 mm × 4 mm LFCSP封装

特性

ADG1414是一款单芯片互补金属氧化物半导体(CMOS)器件，内置八个采用工业CMOS(iCMOS®) 工艺{此为我们的注册商标；是否要在此处提及：“...ADI公司开发的…工艺”？}设计的独立可选开关。iCMOS是一种模块式制造工艺，集高电压CMOS与双极性技术于一体。 iCMOS 器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并缩减封装尺寸。

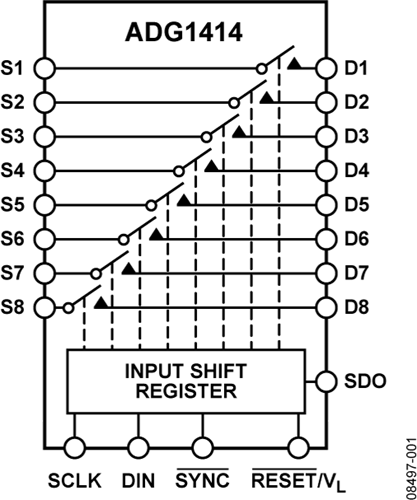

ADG1414是一组八通道单刀单掷(SPST)开关，通过一个三线式串行接口进行控制。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线非常平坦。各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

数据以8位形式写入这些器件，每一位对应一个通道。

ADG1414采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。利用移位寄存器SDO的输出，可以将若干这种器件以菊花链形式相连。上电时，所有开关均处于断开状态，内部寄存器为全零。
