TI德州仪器 ADG1419 产品介绍
2026-04-14
0次
说明
- 最大导通电阻：2.1 Ω
- 导通电阻平坦度(25°C)：0.5 Ω（最大值）
- 连续电流最高达390 mA
- 额定电源电压：+12 V、±15 V、±5 V
- 无需VL 电源
- 3 V 逻辑兼容输入
- 轨到轨工作

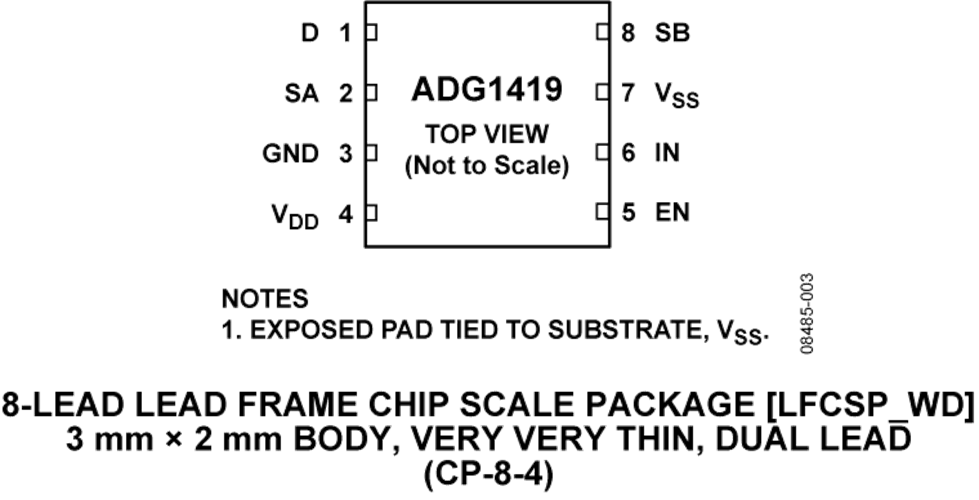

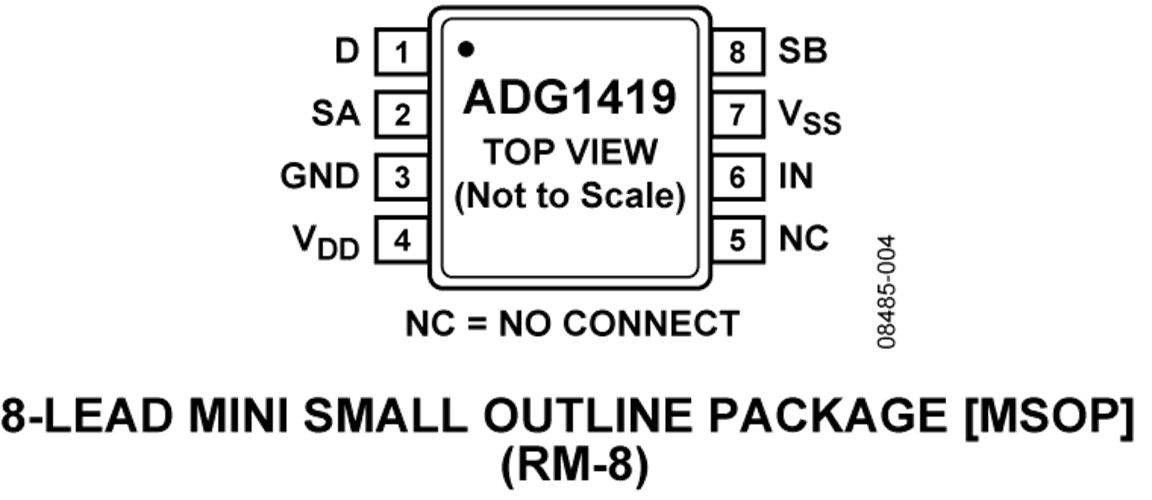

- 8引脚MSOP和8引脚、
3 mm × 2 mm LFCSP封装。
特性

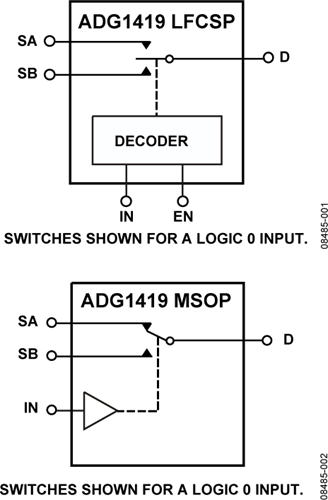

ADG1419是一款单芯片iCMOS® 器件，内置一个单刀双掷(SPDT)开关。LFCSP封装器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
iCMOS （工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。
导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。
当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG1419为先开后合式开关，适合多路复用器应用。
产品特色- 最大导通电阻(25°C)：2.4 Ω
- 极低失真。
- 3 V逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V
- 无需VL逻辑电源
- 8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 继电器替代方案
- 采样保持系统
- 音频信号路由
- 视频信号路由
- 通信系统
参数
类型 | 描述 |
仪器仪表和测量 | 精密测量 |
