说明

特性

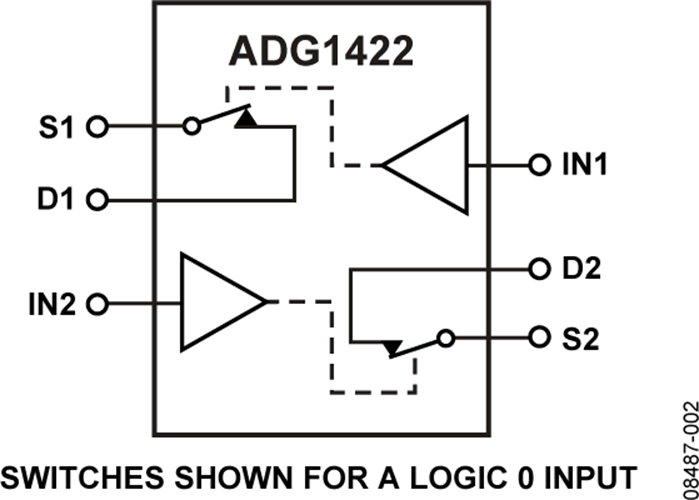

ADG1421/ADG1422/ADG1423均内置两个独立的单刀单掷（SPST）开关。ADG1421与ADG1422的不同是数字控制逻辑相反。ADG1421开关的接通条件是相关控制输入为逻辑1，而ADG1422则要求逻辑0。ADG1423有一个开关的数字控制逻辑与ADG1421相似，但另一个开关的控制逻辑则相反。ADG1423为先开后合式开关，适合多路复用器应用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

iCMOS®（工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

产品聚焦

1. 最大导通电阻（25℃）：2.4 Ω
2. 极低失真。
3. 3 V逻辑兼容数字输入：V_INH = 2.0 V，V_INL = 0.8 V。
4. 无需V_L逻辑电源。

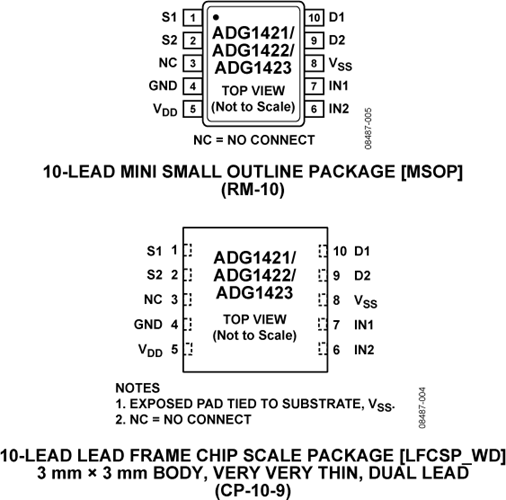

5. 10引脚MSOP和10引脚、3 mm × 3 mm LFCSP封装。

应用

• 自动测试设备
• 数据采集系统
• 继电器替代方案
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
