TI德州仪器 ADG1438 产品介绍

2026-04-14 0次

说明

串行接口，时钟速率最高达50 MHz
SDO菊花链选项
导通电阻（25°C）：9.5 Ω
导通电阻平坦度：1.6 Ω

额定电源电压：±15 V/+12 V/
±5 V
3 V逻辑兼容输入
轨到轨工作

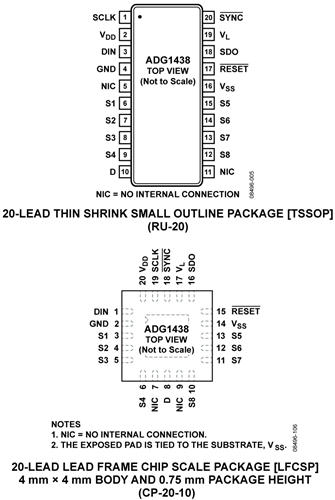

20引脚TSSOP和20引脚、
4 mm × 4 mm LFCSP封装

特性

ADG1438和ADG1439是两款CMOS模拟矩阵开关，配有一个串行控制的三线式接口。ADG1438是8通道矩阵开关，而ADG1439是双路4通道矩阵开关。

ADG1438/ADG1439采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。利用移位寄存器SDO的输出，可以将若干ADG1438/ADG1439器件以菊花链形式相连。上电时，内部移位寄存器为全零，所有开关均处于断开状态。

接通时，各开关在两个方向的导电性能相同，因此这种器件既适合多路复用，也适合解复用应用。每个开关均通过单独的位接通或断开，因此这种器件也可以配置为开关矩阵形式，八个开关中的任意或所有开关均可以随时闭合或断开。输入信号范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS®结构可确保功耗较低，因而这些器件非常适合便携式电池供电仪表。
