说明

特性

MAX4885AE是集成的宽带模拟开关、电平转换缓冲器和电平转换FET开关，可构建完整的VGA信号2:1复用器。器件提供3个超高频900MHz (典型值) SPDT开关，用于RGB信号；2个低频箝位开关，用于DDC信号；一对电平转换缓冲器，用于H和V信号；此外还集成扩展的ESD保护功能。

行同步和场同步(H_/V_)输入具有电平转换缓冲器，支持低压控制器和标准的5V TTL兼容监视器，能够满足VESA的要求。显示数据通道(DDC)包含SDA_和SCL_，采用FET开关，可在降低容性负载的同时保护低压VGA源不被监视器出现的高压而损坏。

MAX4885AE的全部7个输出端均具有±15kV人体模式(HBM)的高压ESD保护功能(参见完整数据资料中的引脚说明部分)。所有其它引脚具有高达±2kV的人体模式(HBM) ESD保护能力。

MAX4885AE工作在-40°C至+85°C扩展级温度范围，采用节省空间的28引脚、4mm × 4mm TQFN封装。

应用

• 服务器KVM

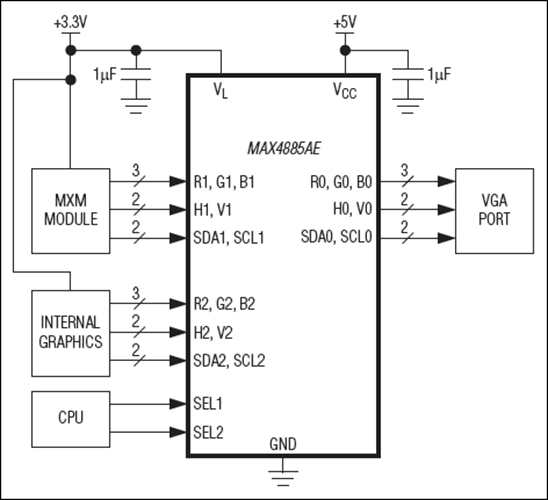

• 笔记本电脑—MXM/可切换图形卡
