说明

特性

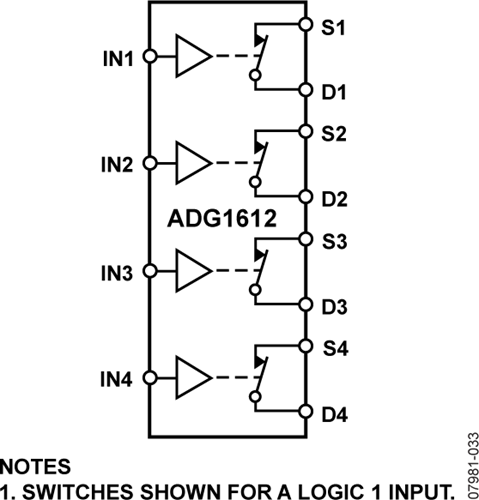

ADG1611/ADG1612/ADG1613内置四个独立的单极/单掷(SPST)开关。二者的唯一不同之处就是数字控制逻辑相反。ADG1611开关的接通条件是相关控制输入为逻辑0，而ADG1612开关则要求逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

ADG1613具有先开后合式开关动作，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

CMOS结构确保功耗极低，因而这些开关非常适合便携式和电池供电仪表。

产品特色

1. 整个温度范围内的最大导通电阻：1.6 Ω
2. 极低失真： THD + N = 0.007%
3. 3 V逻辑兼容数字输入： V_INH = 2.0 V，V_INL = 0.8 V
4. 无需V_L逻辑电源。
5. 超低功耗： <16 nW
6. 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

应用

• 通信系统
• 医疗系统
• 音频信号路由
• 视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 继电器替代方案
