TI德州仪器 ADG1404 产品介绍
2026-04-14
0次
说明
- 导通电阻：1.5 Ω
- 导通电阻平坦度：0.3 Ω
- 通道间导通电阻匹配：0.1 Ω
- 连续电流最高达400 mA
- 额定电源电压：+12 V、±15 V和±5V
- 无需VL 电源
- 3 V 逻辑兼容输入
- 轨到轨工作

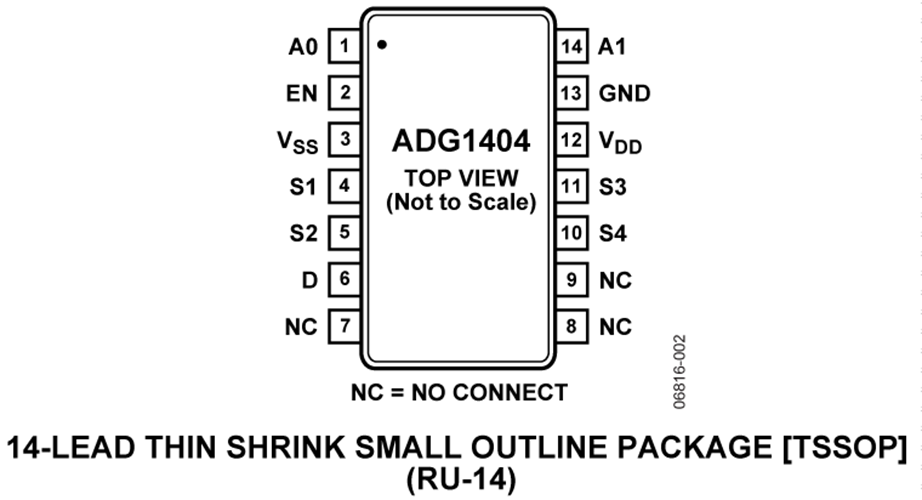

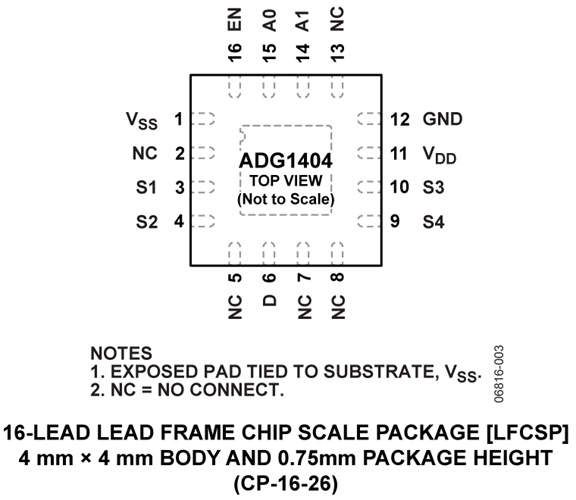

- 14引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装
特性
ADG1404是一款互补金属氧化物半导体(CMOS)模拟多路复用器，内置四个采用iCMOS™工艺设计的单通道。iCMOS（工业CMOS）是一种模块式制造工艺，集高电压CMOS与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同，iCMOS 器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。
导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。
iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

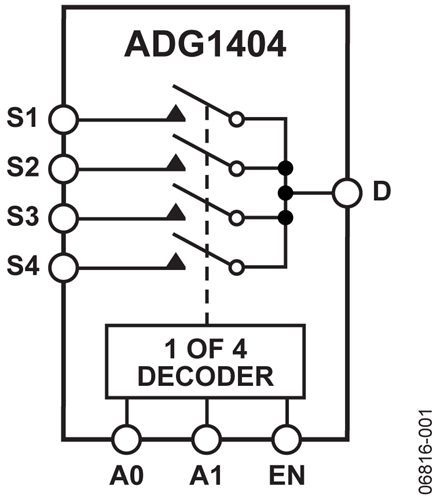

ADG1404根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。
产品聚焦
- 整个温度范围内的最大导通电阻：2.6 Ω。
- 极低失真。
- 超低功耗：小于0.03 μW。
- 14引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装。
应用
数据手册, Rev. 0, 07/08
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
