TI德州仪器 ADG1406 产品介绍

2026-04-14 0次

说明

导通电阻：9.5 Ω@ 25°C
最大连续电流：300 mA
工作电压：±15 V/+12 V/±5 V
3 V逻辑兼容输入
轨到轨工作
采用先断后合开关动作

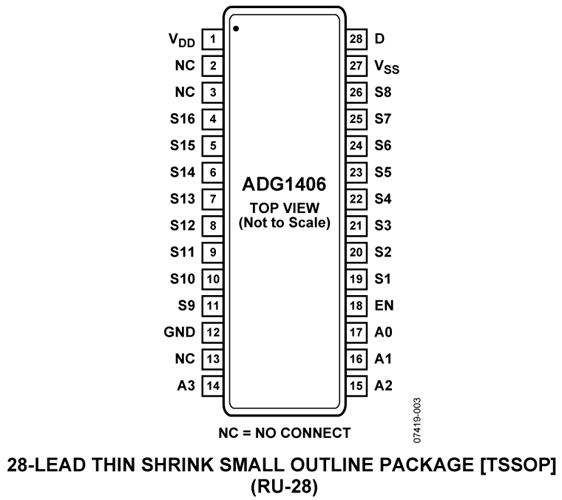

28引脚TSSOP封装与5 mm × 5 mm 32引脚LFCSP_VQ封装

特性

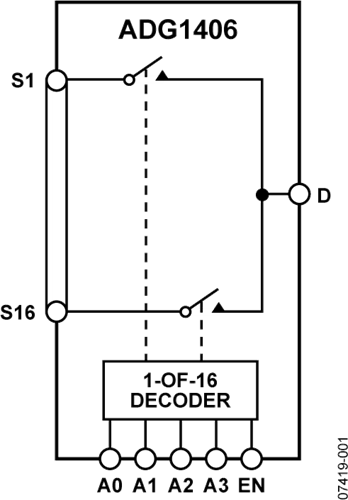

ADG1406与 ADG1407是单芯片iCMOS^®模拟多路复用器，分别包括16个单端通道和八个差分通道。ADG1406可以将16个输入中的一个切换到公共输出，具体由4位二进制地址线决定（A0， A1， A2和A3）。ADG1407可以将八个差分输入中的一个切换到公共差分输出，具体由3位二进制地址线决定（A0， A1和A2）。这两款器件的EN输入可使能或禁用器件。禁用时，所有通道都被关断。当启用时，每个通道都可以执行双向操作，输入信号范围可扩展至电源电压。

iCMOS^®（工业CMOS）模块化制作工艺结合了高压CMOS （互补金属氧化物半导体）和双极型技术，能够开发出各种在33 V 电压下工作的高性能、小尺寸模拟IC，这是其它高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS^®器件可以忍受高电源电压，同时提供增强的性能，从而大大降低功耗，并缩小封装尺寸。

这些开关具有超低的导通电阻以及导通电阻平坦度，是低失真度至关重要的数据采集与增益开关应用的理想解决方案。iCMOS^®架构可确保超低功耗，使这些器件成为便携式设备和电池供电仪器的理想选择。
