说明

特性

ADG1411/ADG1412/ADG1413 是单片互补金属氧化物半导体 (CMOS) 套件，包含四个采用 iCMOS^® 工艺设计的可独立选择开关。iCMOS（工业 CMOS）是一种将高电压 CMOS 和双极技术结合在一起的模块化制造工艺。它可促进各种高性能模拟 IC 的开发，这些 IC 能以 33 V 电压在前代高电压套件无法实现的封装中运行。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 元件可耐受高电源电压，同时提供更高的性能，显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换信号时实现出色的线性度和低失真度。

iCMOS 构造可确保超低功耗，使套件非常适用于便携式和电池供电仪器。

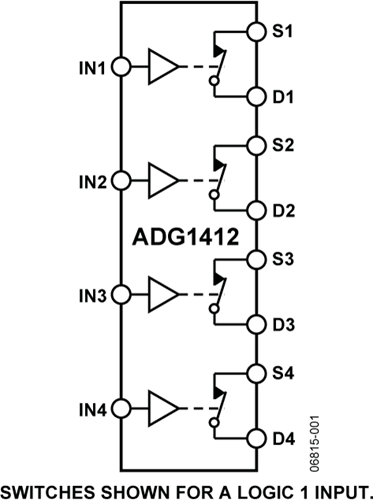

ADG1411/ADG1412/ADG1413 包含四个独立的单刀单掷 (SPST) 开关。ADG1411 和 ADG1412 的唯一区别是它们的数字控制逻辑是反向的。ADG1411 开关在适当控制输入时通过逻辑 0 开启，而 ADG1412 开关通过逻辑 1 开启。ADG1413 具有两个开关，其数字控制逻辑与 ADG1411 相似；另两个开关上的逻辑是反向的。在接通时，各个开关在两个方向上具有同等的良好传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

ADG1413 具有先开后合式开关功能，适用于多路复用器应用。设计中的固有特性是低电荷注入，在开关数字输入时可实现较小瞬变

产品特色

1. 在整个温度范围内的最大导通电阻为 2.6 Ω
2. 极低失真
3. 超低功耗：<0.03 μW
4. 16 引脚 TSSOP 和 16 引脚 4 mm × 4 mm LFCSP

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
• 继电器替代方案
