TI德州仪器 MAX7358 产品介绍

2026-04-14 0次

说明

总线锁定检测和隔离(MAX7357、MAX7358)
通知主机检测锁定(MAX7357、MAX7358)
保留故障诊断信息(MAX7357、MAX7358)
双功能、/RST/或/INT提供锁定通知和硬件复位 (MAX7357、MAX7358)
/RST输入复位I²C接口(MAX7358)
3路地址控制输入
低R_ON开关
逻辑电平转换
低于0.1µA (典型值)待机电流
支持热插入
100kbps标准模式或400kbps快速模式I²C接口
地址转换允许多个设备使用同一ID
可承受5.5V输入
2.3V至5.5V电源

特性

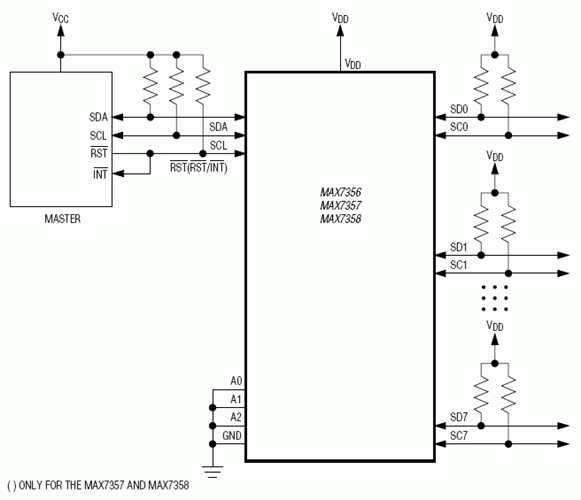

MAX7356/MAX7357/MAX7358为8通道I²C开关/复用器，可将主I²C总线扩展到8个外部I²C总线的任意组合。该系列器件可使总线上的主机与可能存在从地址冲突的从机器件或芯片组隔离或进行通信。通过主I²C上的控制包写这些I²C开关的主控制器来实现连接或断开任意扩展的总线。

MAX7357和MAX7358具有增强模式，包含内部计时器，用于监视锁定条件下的所有扩展总线。如果这些总线上的时钟或数据线保持低电平超过25ms (典型值)，则认为监测到锁定条件。通过双向/RST或/INT来产生可选的中断。主机可以读取总线锁定寄存器，以找出锁定的扩展总线。主机可以使能MAX7357或MAX7358对故障通道发送“清除”时序。提供预连接检测选项，将扩展总线的时钟和数据线拉低然后再置高可以使能改功能，确保下游总线在连接至主机之前不会锁定到高电平。

MAX7356/MAX7357/MAX7358在每路通道上的信号发送和接收是透明的，允许挂接多个主机。连接到I²C总线的任何器件都可以发送和接收信号；但是，只有连接在MAX7356/MAX7357/MAX7358主机侧的主机可以进行器件寻址。

MAX7356/MAX7357/MAX7358采用24引脚TSSOP或TQFN封装，工作在-40°C至+85°C扩展级温度范围。
