TI德州仪器 MAX4802A 产品介绍
2026-04-14
0次
说明
- 20MHz快速SPI™接口
- Supertex HV2203的引脚兼容替代产品(MAX4800A)
- Supertex HV2303的引脚兼容替代产品(MAX4802A)
- 灵活的高压电源，可高达VPP - VNN = 200V
- 低电荷注入、低电容的22Ω开关
- 直流至50MHz模拟信号频率范围
- 在5MHz下，关断隔离为-77dB
- 10µA的低静态电流
- 集成泄漏电阻(MAX4802A)
- 采用标准的PLCC、TQFP以及CSBGA封装
特性

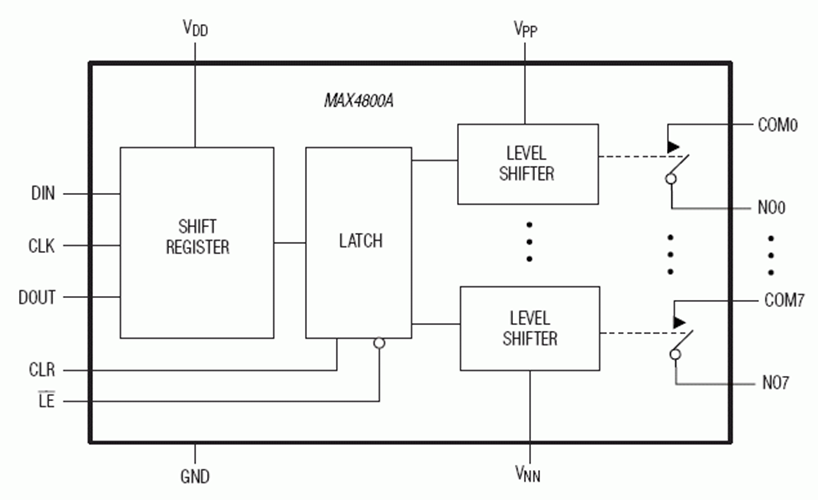

MAX4800A/MAX4802A可为超声成像和打印机应用提供8通道高压开关。该器件采用BCDMOS工艺，提供8个高压低电荷注入SPST开关，由20MHz串行接口控制。数据被移入到内部8位移位寄存器，并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为开启状态。
这些器件可采用宽范围的高电压供电，包括：VPP/VNN = +100V/-100V、+185V/-15V以及+40V/-160V。数字接口工作于独立的+2.7V至+6V VDD电源。数字输入DIN、CLK、/LE以及CLR具备+6V容限，与VDD电源电压无关。MAX4802A为每个开关终端提供35kΩ泄漏电阻，用于对容性负载进行放电。
MAX4800A/MAX4802A可直接替换Supertex HV2203和HV2303。该系列器件提供48引脚TQFP、26焊球CSBGA以及28引脚PLCC封装。所有器件均可工作于0°C至+70°C商业级温度范围。
应用
- 打印机
- 超声成像
