TI德州仪器 MAX4800B 产品介绍
2026-04-14
0次
说明
- 引脚兼容于替代产品Supertex HV20220 (MAX4800)
- 引脚兼容于替代产品Supertex HV20320 (MAX4801)
- 引脚兼容于替代产品Supertex HV232 (MAX4802)
- 灵活的高压电源，可高达VPP - VNN = 200V
- 低电荷注入、低电容的22Ω开关
- DC至10MHz模拟信号频率范围
- 在5MHz下，关断隔离为-77dB
- 低静态电流：10µA
- 集成泄漏电阻(MAX4802)
- 采用PLCC，TQFP和CSBGA封装
特性

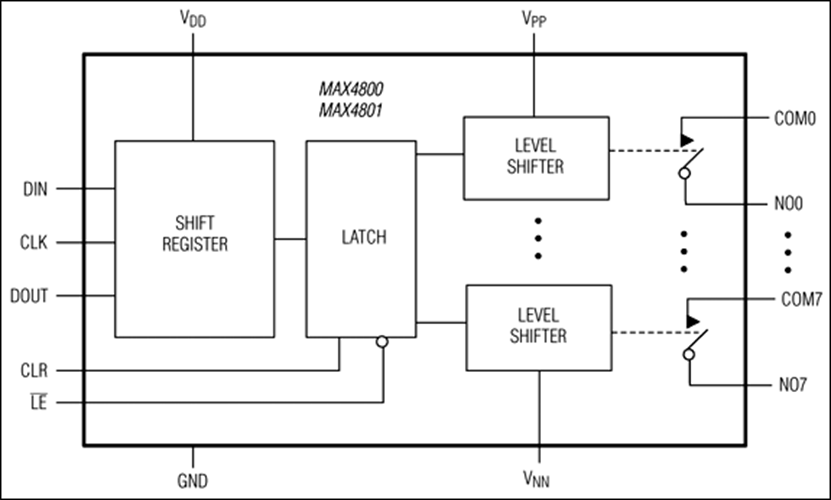

MAX4800/MAX4801/MAX4802可以为超声成像和打印机应用提供8通道高压开关。该器件采用BCDMOS工艺，提供8个高压低电荷注入SPST开关，由数字接口控制。数据锁存到内部8位移位寄存器，并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为开启状态。
MAX4800/MAX4801/MAX4802可采用宽范围的高电压供电，包括：VPP/VNN = +100V/-100V，+185V/-15V，以及+40V/-160V。数字接口工作于独立的+2.7V至+13.2V VDD电源。数字输入DIN，CLK，/LE，以及CLR具备+13.2V容限，与VDD电源电压无关。MAX4802为每个开关终端提供35kΩ泄漏电阻，用于对容性负载进行放电。
MAX4800和MAX4802可直接替换Supertex HV20220和HV232。该系列器件提供48引脚TQFP、26焊球CSBGA和28引脚PLCC。MAX4801可直接替换Supertex HV20320，提供28引脚PLCC封装。所有器件都可工作于0°C至+70°C商业级温度范围。
应用
- 打印机
- 超声成像
