TI德州仪器 ADG1207 产品介绍

2026-04-14 0次

说明

电荷注入：小于1 pC（整个信号范围内）
1.5 pF关断电容
电源电压范围：33 V
导通电阻：120 Ω
额定电源电压：±15 V/12 V
3 V逻辑兼容输入
轨到轨工作
先开后合式开关动作

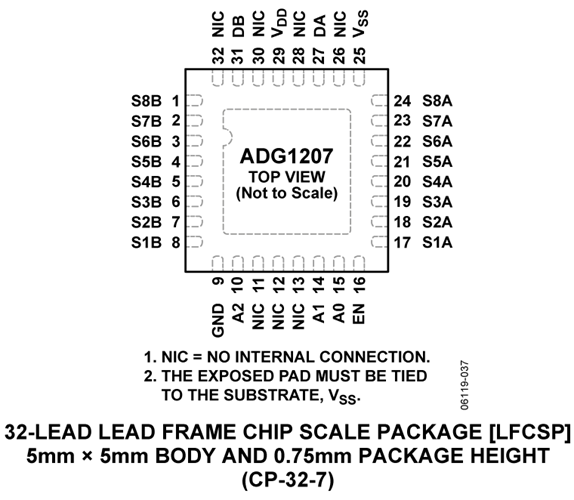

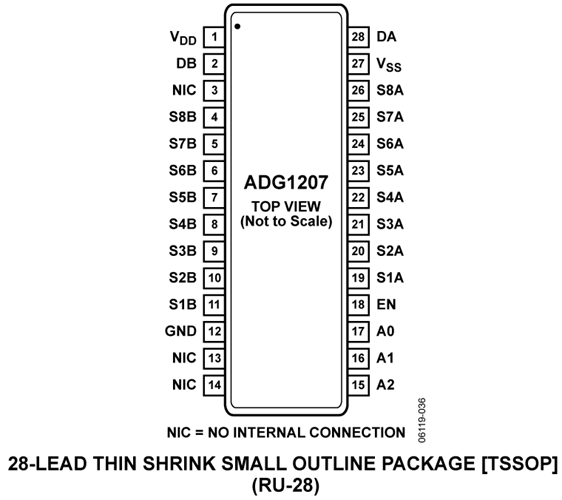

28引脚TSSOP和32引脚、5 mm × 5 mm LFCSP封装

特性

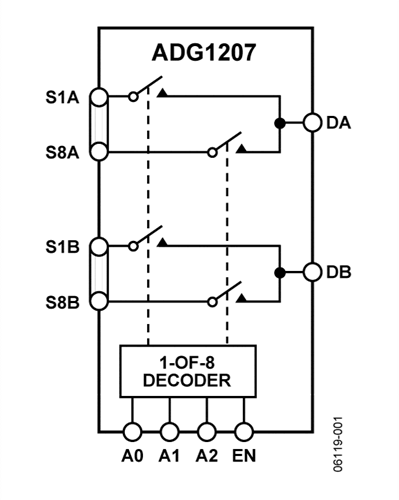

ADG1206和ADG1207均为单芯片iCMOS™ 模拟多路复用器，分别内置16个单通道和8个差分通道。ADG1206根据4位二进制地址线A0、A1、A2和A3所确定的地址，将16路输入之一切换至公共输出。ADG1207根据3位二进制地址线A0、A1和A2所确定的地址，将8路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

iCMOS（工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同， iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

这些多路复用器具有超低电容和电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。
