TI德州仪器 ADG1308 产品介绍
2026-04-14
0次
说明
- 电源电压范围：33 V
- 导通电阻：130 Ω
- 额定电源电压：±15 V/+12 V
- 3 V逻辑兼容输入
- 轨到轨工作
- 先开后合式开关动作

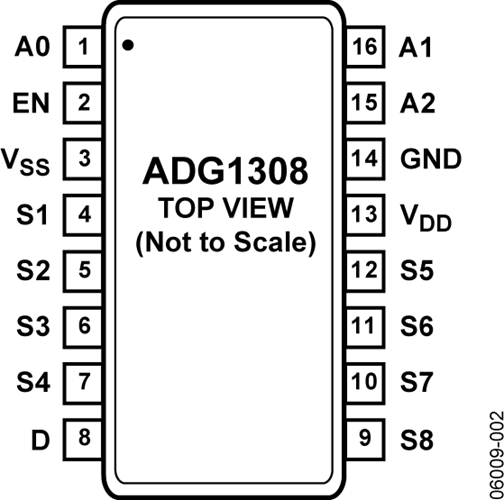

- 16引脚TSSOP和16引脚SOIC_N封装
- ADG508A/ADG509A的升级产品
特性

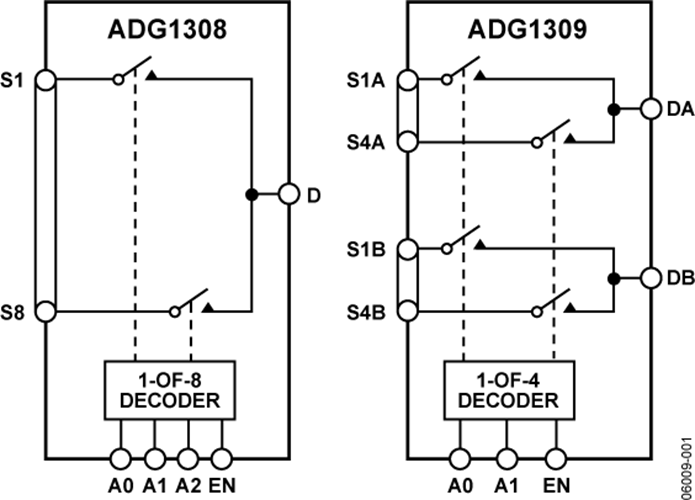

ADG1308和ADG1309均为单芯片模拟多路复用器，分别内置8个单通道和4个差分通道。ADG1308根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG1309根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
当这些开关接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。
较快的开关速度及高信号带宽，使之适合视频信号切换应用。CMOS结构可确保功耗较低，因而该器件非常适合便携式电池供电仪表。
