TI德州仪器 MAX4744H 产品介绍

2026-04-14 0次

说明

低至V_CC - 5.5V的负信号可无失真通过
内部旁路电阻有助于降低咔嗒声(MAX4744/MAX4744H)
0.6Ω (典型值)导通电阻
0.1Ω (最大)通道间匹配
0.55Ω (最大)导通电阻平坦度
+1.8V至+5.5V单电源供电
0.01% (典型值)的总谐波失真
-75dB (典型值)串扰(100kHz)
-68dB (典型值)关断隔离(100kHz)
采用10引脚µDFN封装(2mm x 2mm)

特性

MAX4744/MAX4744H/MAX4745/MAX4745H/MAX4746H双路SPDT (单刀双掷)音频开关能够处理负信号，允许低至V_CC - 5.5V的信号无失真通过。这些模拟开关具有低导通电阻、低电源电流和+1.8V至+5.5V单电源供电等特性。

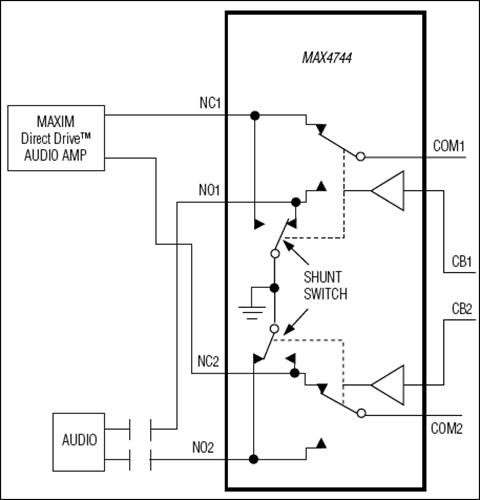

MAX4744/MAX4744H具备内部旁路电阻，在常开(NO)端和常闭(NC)端未连通时，能够自动为这两个端子的电容放电，当开关在预先充有电荷的两个端点之间切换音频信号时，能够抑制咔嗒声。MAX4746H的NC_端具有内部旁路电阻。当音频信号在预充电点之间切换时，该旁路电阻可降低咔哒声。先断后合功能进一步降低咔嗒声。MAX4744/MAX4745采用两个控制位CB1和CB2控制开关；MAX4744H/MAX4745H/MAX4746H采用一个控制位控制两个开关，使能输入/EN用来控制开关进入高阻模式。MAX4744H/MAX4745H/MAX4746H内置保护网络，防止V_CC = 0V时电压加至COM_端。

这些器件采用节省空间的10引脚µDFN封装(2mm x 2mm)，工作于-40°C至+85°C扩展工业级温度范围。
