TI德州仪器 ADV3226 产品介绍

2026-04-14 0次

说明

16 x 16高速非阻塞式开关阵列
引脚排列和功能与 AD8114 / AD8115相当
完整的解决方案
缓冲输入
可编程高

阻抗输出

16个输出放大器，

G = +1 (ADV3226),

G = +2 (ADV3227)

驱动150 Ω负载
采用±5 V电源供电
低功耗：1.3 W
出色的交流性能
−3 dB带宽，200 mV p-p：
820 MHz (ADV3226),
750 MHz (ADV3227)
2 V p-p: 600 MHz (ADV3226),
750 MHz (ADV3227)
压摆率：2150 V/μs (ADV3226)；2950 V/μs (ADV3227)
可对开关阵列进行串行或并行编程

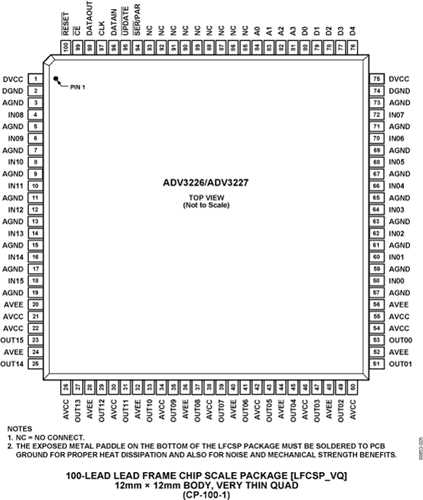

100引脚LFCSP封装(12 mm × 12 mm)

特性

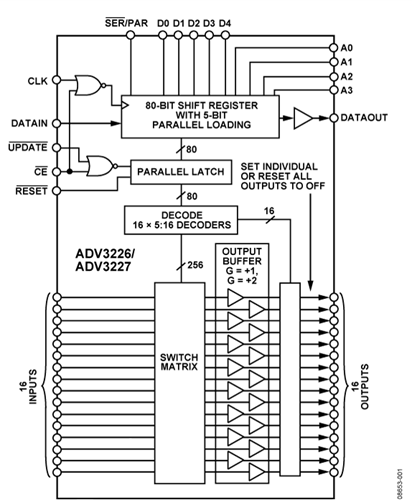

ADV3226/ADV3227均为高速16 × 16模拟交叉点开关矩阵，其−3 dB信号带宽大于750 MHz，通道切换的1%建立时间少于20 ns。

ADV3226/ADV3227含有16个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。ADV3226的增益为+1，ADV3227的增益为+2。两种器件均采用±5 V电源供电，仅消耗118 mA (ADV3226)和133 mA (ADV3227)的空闲电流。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

ADV3226/ADV3227采用100引脚LFCSP封装，额定温度范围为−40°C至+85°C扩展工业温度范围。
