TI德州仪器 ADV3200 产品介绍
2026-04-14
0次
说明
- 大型32 × 32，非阻塞式开关阵列
- G = +1 (ADV3200)或G = +2（ADV3201）工作
- 提供引脚兼容的32版本（ADV3202/ADV3203）
- 单电源5 V、双电源±2.5 V或双电源±3.3 V (G=+2)
- 开关阵列的串行编程
- 每个输出端均配置2：1 OSD 插入多路复用器
- 输入同步端钳位
- 利用高阻抗输出禁用功能，多个器件可以相连，而且向输出总线提供的负载极小
- 出色的视频性能
0.1 dB增益平坦度：60 MHz
差分增益误差：0.1%（RL = 150 Ω）
差分相位误差：0.1°（RL = 150 Ω） - 出色的交流性能
带宽：>300 MHz
压摆率：>400V/µs - 欲了解更多特性，请参考数据手册
特性

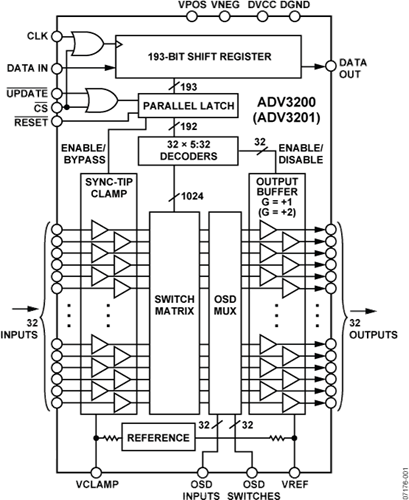

ADV3200/ADV3201为32 × 32模拟交叉点开关矩阵，具有适合交流耦合应用的可选同步脉冲顶部箝位输入，以及屏幕显示(OSD)插入多路复用器。两款器件的串扰性能均为-48 dB，隔离性能为-80 dB (5 MHz)，因而适合许多高密度路由应用。同时0.1 dB平坦度达60 MHz，堪称复合视频切换应用的理想之选。
ADV3200/ADV3201内置32个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此构建更大阵列时，关断通道仅向输出总线提供极小的负载。ADV3200提供增益+1，ADV3201提供增益+2，适合后部端接负载应用。两款器件可以采用5 V单电源、±2.5 V双电源或±3.3 V双电源(G = +2)供电，所有输出均使能时的空闲功耗仅为250 mA。通道开关通过双缓冲式串行数字控制接口实现，可以利用该接口将多个器件以菊花链形式连接起来。
ADV3200/ADV3201采用176引脚裸露焊盘LQFP封装（24 mm × 24 mm），工作温度范围为−40°C至+85°C扩展工业温度范围。
应用
复合视频(NTSC、PAL、S、SECAM)
RGB和分量视频路由
压缩视频(MPEG、小波)
