TI德州仪器 AD8113 产品介绍
2026-04-14
0次
说明
- 16 x 16高速非阻塞式开关阵列
- 可对开关阵列进行串行或并行编程
- 利用串行数据输出接口，可对多个16 x 16器件以菊花链形式连接控制，从而构建更大的开关阵列
- 利用输出禁用功能，多个器件可以相连，且不会向输出总线提供负载
- 完整的解决方案
缓冲式输入
16个输出放大器
采用±5 V或±12 V电源供电
低电源电流：54 mA - 出色的音频性能
VS = ±12 V
(RL = 600 Ω) - 出色的视频性能VS = ±5 V
0.1 dB增益平坦度：10 MHz
差分增益误差：0.1%(RL = 1 kΩ)
差分相位误差：0.1°
(RL = 1 kΩ) - 欲了解更多特性，请参考数据手册
特性

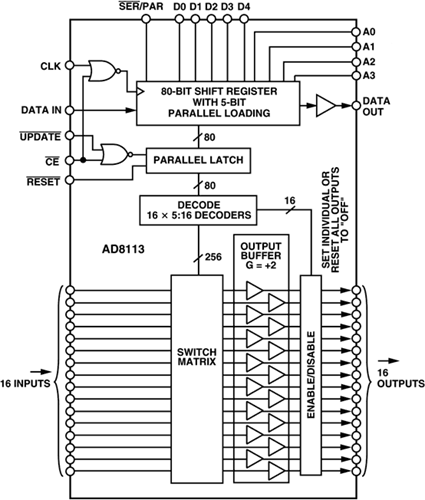

AD8113是一款完全缓冲式交叉点开关矩阵，在音频应用中采用±12 V电源供电，在视频应用中采用±5 V电源供电。对于模拟音频和数字音频，均可提供60MHz以上的−3 dB信号带宽，通道切换0.1%建立时间则少于60 ns。工作频率为20 kHz时，该器件的串扰性能为−83 dB，隔离性能为90 dB。此外，所有输入和输出周围均提供接地/电源引脚，能够为要求最严苛的音频路由应用提供额外的屏蔽功能。差分增益和差分相位分别优于0.1%和0.1°，0.1 dB平坦度达10 MHz，因此适合许多视频应用。
AD8113内置16个独立输出缓冲器，可以将这些缓冲器置于禁用状态，以提供并行交叉点输出，使关断通道负载降至较小。该器件具有增益+2，采用±5 V或±12 V电源供电，功耗分别为34 mA或31 mA。
通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。
AD8113采用100引脚LQFP封装，工作温度范围为0°C至70°C商用温度范围。
