TI德州仪器 MAX4360 产品介绍

2026-04-14 0次

说明

八个(MAX4456)或四个(MAX4359/MAX4360)内部缓冲器
- 压摆率：250V/µs
- 三态输出能力
- 省电禁用特性
- -3dB带宽为65MHz
将任何输入通道路由到任何输出通道
串行或并行数字接口
可扩展以组成更大的开关矩阵
5MHz时的全通道关断隔离度为80dB
70dB单通道串扰
直通引脚排列简化了布局
MAX456(MAX4456)的低成本引脚兼容替代产品

特性

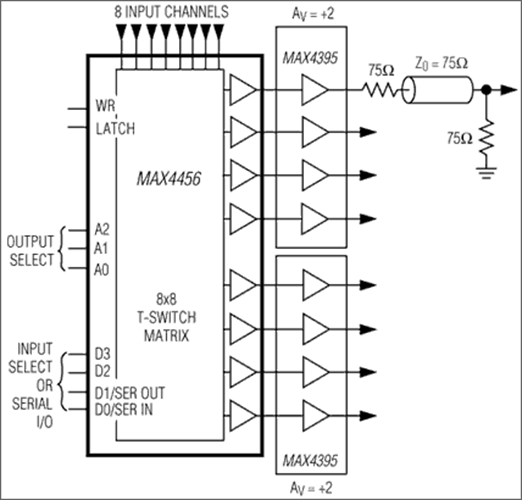

MAX4359/MAX4360/MAX4456低成本视频交叉点开关可减少元件数量、缩小电路板空间、缩短设计时间并降低系统成本。每款器件都包含一个T开关矩阵，可将四个(MAX4359)或八个(MAX4360/MAX4456)视频输入中的任意一个连接到任意缓冲输出，形成任意组合。每个矩阵输出均由一个内部高速(250V/µs)单位增益放大器进行缓冲，该放大器能够在2.6VP-P下驱动400Ω和20pF。对于需要提高驱动能力的应用，可以使用MAX4395四通道运算放大器缓冲MAX4359/MAX4360/MAX4456输出。

MAX4456具有数字控制的8x8开关矩阵，是常用器件MAX456的低成本引脚兼容替代产品。MAX4359/MAX4360与MAX4456类似，只是将8x8开关矩阵替换为4x4 (MAX4359)或8x4 (MAX4360)开关矩阵。

三态输出能力和内部可编程有源负载支持并联多个器件以组成更大的开关阵列。输入和输出位于相反两侧，低噪电源或数字输入线将每个通道分开，从而将5MHz时的串扰降至-70dB。对于需要更好直流规格的应用，请参见MAX456 8x8视频交叉点开关。
