TI德州仪器 AD8111 产品介绍
2026-04-14
0次
说明
- 16 x 8高速非阻塞式开关阵列：G = +2
- 串行或并行开关阵列控制
- 利用串行数据输出接口，可将多个交叉点以“菊花链形式连接”起来，从而构建更大的开关阵列
- 与8 x 8开关阵列AD8108/AD8109引脚兼容
- 如需16 x 16阵列，请参考AD8116
- 完整的解决方案
- 缓冲输入
- 8个输出放大器，G = +2
- 驱动150 V负载
- 出色的视频性能
- 60 MHz，0.1 dB增益平坦度
- 0.02%差分增益误差(RL = 150 V)
- 0.028差分相位误差(RL = 150 V)
- 出色的交流性能
- 260 MHz –3 dB带宽
- 压摆率：500 V/ms
- 欲了解更多特性，请参考数据手册
特性
AD8110 和AD8111均为高速16 × 8视频交叉点开关矩阵。其–3 dB信号带宽大于260 MHz，通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为–78 dB，隔离性能为–97 dB (5 Mhz)，因而适合许多高速应用。AD8110/AD8111的差分增益和差分相位分别优于0.02%和0.02°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

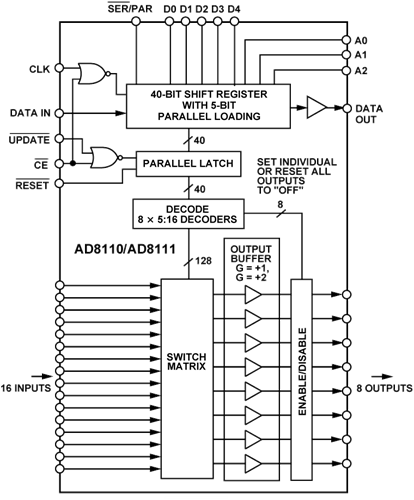

AD8110和AD8111含有8个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，因此关断通道不会向输出总线提供负载。AD8110的增益为+1，AD8111的增益为+2。二者均采用±5 V电源供电，空闲功耗仅为50 mA。通道切换通过串行数字控制接口（允许以“菊花链形式连接”多个器件）或者并行控制接口实现，各路输出可以独立更新，无需对整个阵列重新编程。

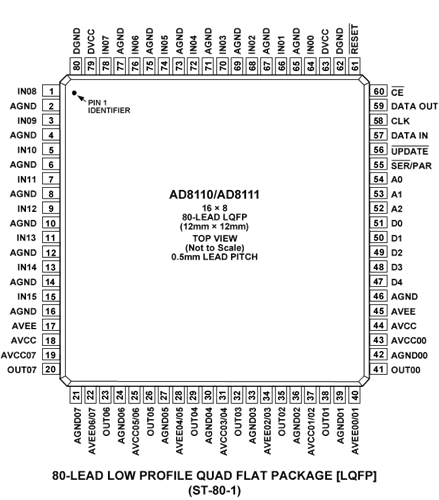

AD8110/AD8111采用80引脚LQFP封装，工作温度范围为–40°C至+85°C的扩展工业温度范围。
应用
- 高速信号路由，包括：
- 复合视频（NTSC、PAL、S、SECAM）
- 复合视频（YUV、RGB）
- 压缩视频（MPEG、小波）
- 3级数字视频(HDB3)
