说明

特性

AD8116是一款高速、16 × 16视频交叉点开关矩阵，-3 dB信号带宽大于200 MHz，通道切换的0.1%建立时间为50 ns。这款器件的串扰性能为-60 dB，隔离性能为-105 dB (10 MHz)，因而适合许多高速应用。差分增益和差分相位误差分别优于0.01%和0.01°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

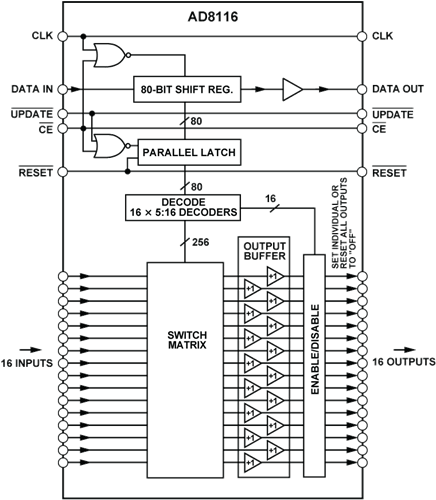

AD8116内置输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此关断通道不会向输出总线提供负载。它采用±5 V电源供电，空闲功耗仅为80 mA。通道切换通过串行数字控制接口实现，可以利用该接口将多个器件以菊花链形式连接起来。

AD8116采用128引脚LQFP封装，面积仅为0.36平方英寸，工作温度范围为0°C至+70°C商用温度范围。

本产品可提供评估板，订购型号为：AD8116-EB。评估板的原理图和布局参见产品数据手册。
