TI德州仪器 ADV3222 产品介绍

2026-04-14 0次

说明

出色的交流性能
带宽：−3 dB
800 MHz（200 mV p-p）
750 MHz（2 V p-p）
压摆率：2400 V/μs
低功耗：75 mW，VS = ±5 V
出色的视频性能
0.1 dB增益平坦度：100 MHz
差分增益误差：0.02%
差分相位误差：0.02°
(RL = 150 Ω)
ADV3221是HA4344的引脚升级版本
增益：= +1 (ADV3221)或
+2 (ADV3222)
所有不利串扰低：
−85 dB（5 MHz）；−58 dB（100 MHz）
锁存控制线路实现同步切换
利用高阻抗输出禁用功能，多个器件可以相连，且不会向输出总线提供负载
16引脚SOIC

特性

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。其−3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。驱动75 Ω 后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02°，0.1 dB平坦度超过100 MHz，是各类信号开关的理想选择。

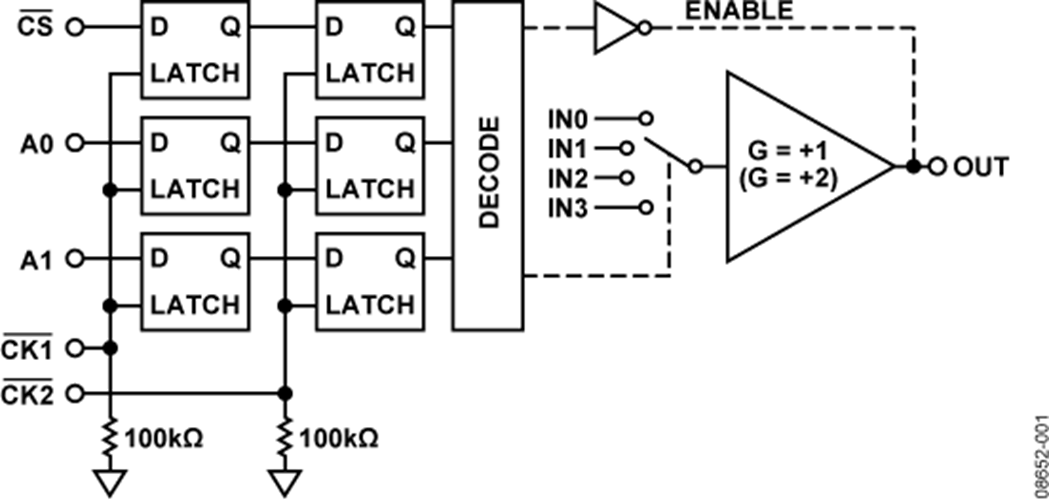

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态。这样可以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两种器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线路实现，可在多ADV3221/ADV3222环境中实现同步更新。

ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。
