TI德州仪器 AD8189 产品介绍
2026-04-14
0次
说明
- 完全缓冲的输入和输出
- 通道间快速切换：4 ns
- 单电源供电(5 V)
- 高速
–3 dB带宽：350 MHz (200 mV峰峰值)
–3 dB带宽：300 MHz (2 V峰峰值)
压摆率：1000 V/µs - 0.1%快速建立时间：7 ns
- 低功耗：20 mA
- 出色的视频特性：负载电阻(RL) = 150 Ω
- 差分增益误差：0.05%
- 差分相位误差：0.05°
- 低突波
- 所有不利串扰：
-84 dB (5 MHz)
-52 dB (100 MHz) - 高关断隔离：-95 dB (5 MHz)
特性

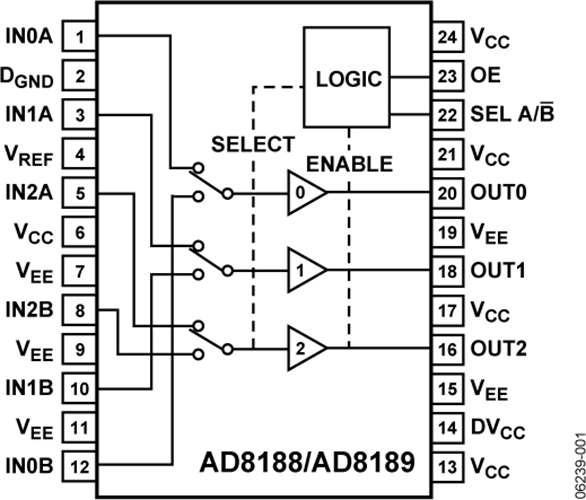

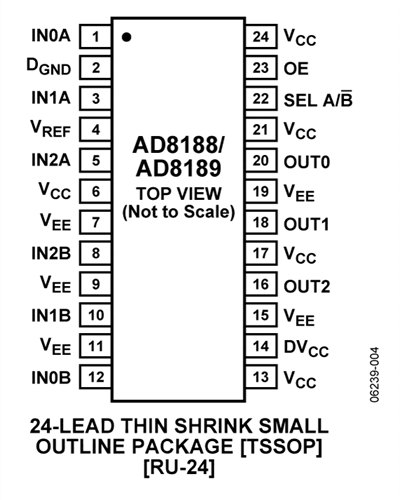

AD8189 (G = 2)是一款高速、单电源、三通道、2:1多路复用器，-3 dB小信号带宽为350 MHz，-3 dB大信号带宽为300 MHz，压摆率超过1000 V/µs。所有不利串扰性能为-84 dB，隔离性能为-95 dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.05%和0.05°，0.1 dB平坦度达70 MHz，堪称专业视频和分量视频多路复用的理想之选。开关时间为4 ns，极其适合视频信号切换应用，采用5 V单电源供电时的功耗小于20 mA (100 mW)。该器件具有高速禁用特性，允许输出设置于高阻抗状态。因此可构建更大的输入阵列，同时使关断通道的输出负载降至低点。该器件采用24引脚TSSOP封装。.
