TI德州仪器 MAX4312 产品介绍

2026-04-14 0次

说明

单电源供电：低至+4V
-3dB带宽：345MHz (MAX4311)
-3dB带宽：150MHz (MAX4313)
540V/µs压摆率(MAX4313)
6.1mA低静态电源电流
40ns通道切换时间
超低10mVp-p开关瞬变
差分增益/相位误差：0.06%/0.08°
轨到轨输出：将150Ω驱动至供电轨的730mV范围内
输入共模范围包含负供电轨
低功耗关断模式
采用节省空间的8引脚µMAX^®和16引脚QSOP封装

特性

MAX4310–MAX4315单电源多路复用放大器不仅支持高速工作、低毛刺开关，还具有出色的视频规格。该系列中的六种产品具有不同的多路复用器输入数量和增益配置。MAX4310/MAX4311/MAX4312分别集成了2/4/8通道多路复用器，以及针对单位增益稳定性进行优化的可调增益放大器。MAX4313/MAX4314/MAX4315分别集成了2/4/8通道多路复用器和+2V/V固定增益放大器。所有器件均具有40ns通道切换时间和10mVp-p低切换瞬变，是视频切换应用的适宜之选。它们采用+4V至+10.5V单电源或±2V至±5.25V双电源供电，并具有轨到轨输出和可扩展至负供电轨的输入共模电压范围。

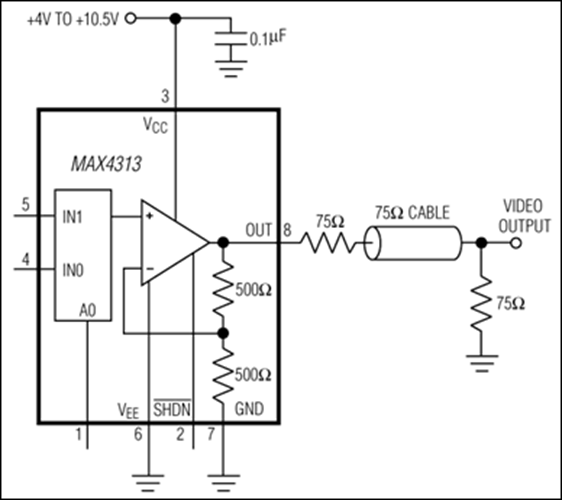

MAX4310/MAX4311/MAX4312的-3dB带宽为280MHz/345MHz/265MHz，压摆率高达460V/µs。MAX4313/MAX4314/MAX4315的-3dB带宽为150MHz/127MHz/97MHz，压摆率高达540V/µs，固定增益为+2V/V，非常适合驱动后部端接电缆。静态电源电流低至6.1mA，而低功耗关断模式可将电源电流降至低至560µA，并将输出置于高阻抗状态。MAX4310–MAX4315的内部放大器在整个输出电压范围内保持低至8Ω的开环输出阻抗，充分减少了大多数轨到轨放大器典型负载下的增益误差和带宽变化。这些器件的差分增益和相位误差分别为0.06%和0.08°，非常适合广播视频应用。

应用
