TI德州仪器 ADGM1144 产品介绍
2026-04-14
0次
说明
- 全性能工作频率范围：DC至18 GHz（典型值）
- RF性能特性
- 插入损耗：-1.7 dB（典型值，16 GHz）
- 隔离：-18.5 dB（典型值，6 GHz）
- IIP3：73 dBm（典型值）
- RF功率：33 dBm（最大值）
- 导通电阻：1.9 Ω（典型值）
- 直流电流处理：200 mA
- 驱动寿命：2亿个周期（最小值）
- 开关导通时间：200 μs（典型值）
- 集成3.3 V驱动器，通过并行和SPI接口实现简单控制
- 独立控制开关
- 节省空间的集成式无源组件
- 开关上无需浮空节点
- 5 mm × 4 mm × 1.0 mm、24引脚基板栅格阵列封装
- 温度范围：−40°C至+85°C
- 开关位置未知，无电源电压
特性

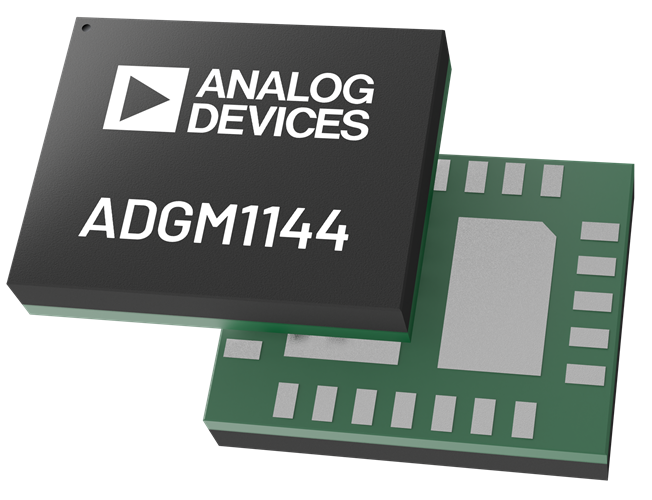

ADGM1144 是一款宽带单刀四掷 (SP4T) 开关，使用 ADI 公司的微机电系统 (MEMS) 开关技术制造。该技术可实现小尺寸、宽射频带宽、高线性、低插入损耗开关，工作频率低至 0 Hz/DC，使其成为满足各种射频和精密设备开关需求的理想解决方案。

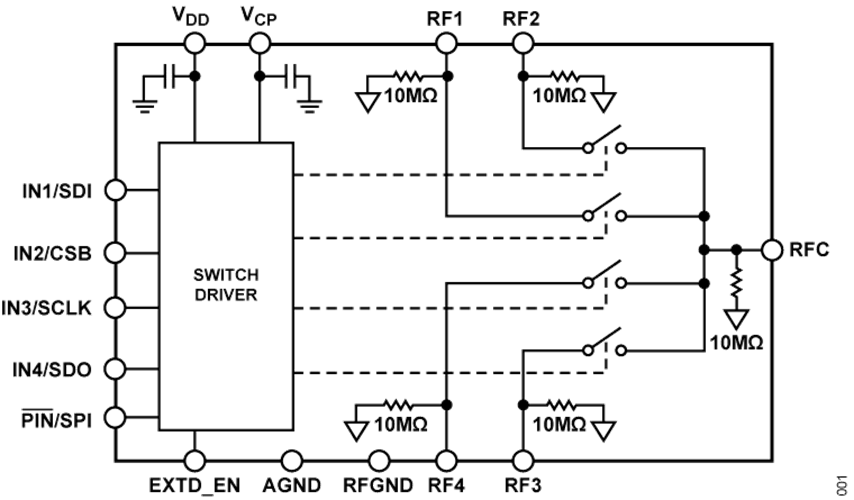

集成驱动器芯片会产生高电压，从而以静电方式驱动可以由并行接口和串行外设接口 (SPI) 控制的开关。所有四个开关均可独立控制。

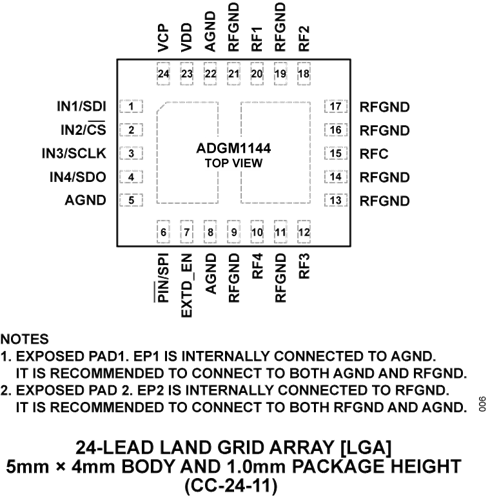

该器件采用 24 引脚、5 mm × 4 mm × 1.0 毫米，焊盘网格阵列封装 (LGA)。
ADGM1144 集成了避免悬空节点所需的 10 MΩ 电阻器。这些集成的 10 MΩ 电阻器可节省电路板空间并消除开关上的悬空节点。为确保 ADGM1144 以最佳方式工作，请参考数据手册中的“关键运行要求”部分。
在本数据手册全文中，多功能引脚（例如 IN1/SDI）可能使用引脚全称或引脚的单一功能指代，例如 IN1（如果仅与该功能相关时）。
应用
- 自动测试设备 (ATE) 负载和探针板
- 具有高速数字测试功能的直流
- 继电器替代方案
- RF 测试仪器仪表
- ATE：RF/数字和混合信号
- 射频无线通信
- 高性能 RF 开关
参数
类型 | 描述 |
通信 | 宽带RF信号处理 |
航空航天和防务 | 毫米波成像与传感 |
仪器仪表和测量 | 自动化测试设备 |
