TI德州仪器 ADGM1002 产品介绍

2026-04-14 0次

说明

ADGM1002:直流至 20 GHz
插入损耗
- 6 GHz 时为 0.5 dB（典型值）
- 20 GHz 时为 0.9 dB（典型值）
IIP3：76 dBm（典型值）
最大射频功率：30 dBm
导通电阻：3.4 Ω（典型值）
最大直流电流：150 mA
驱动寿命：1亿次循环（最少）

开关时间(t_ON):200 μ小号（典型）
集成 3.3 V 驱动器，可通过并行和 SPI 进行简单控制
可独立控制的开关
节省空间的集成无源元件

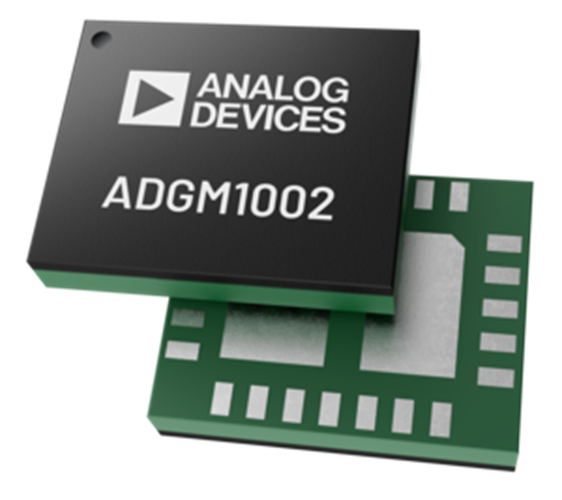

小，5.00 毫米× 4.00 mm× 0.90 毫米、24 引脚 LGA
温度范围：–40°C 至 +85°C

特性

ADGM1001//ADGM1002/ADGM1003是一款宽带、单刀双掷(SP2T)开关，采用ADI公司的微型机电系统(MEMS)开关技术制造而成。利用该技术可实现小型、宽RF带宽、高线性、低插入损耗开关，其工作频率可低至0 Hz/DC，可满足各种RF和精密设备开关需求。该器件采用24引脚5.00 mm × 4.00 mm × 0.90 mm基板栅格阵列(LGA)封装。

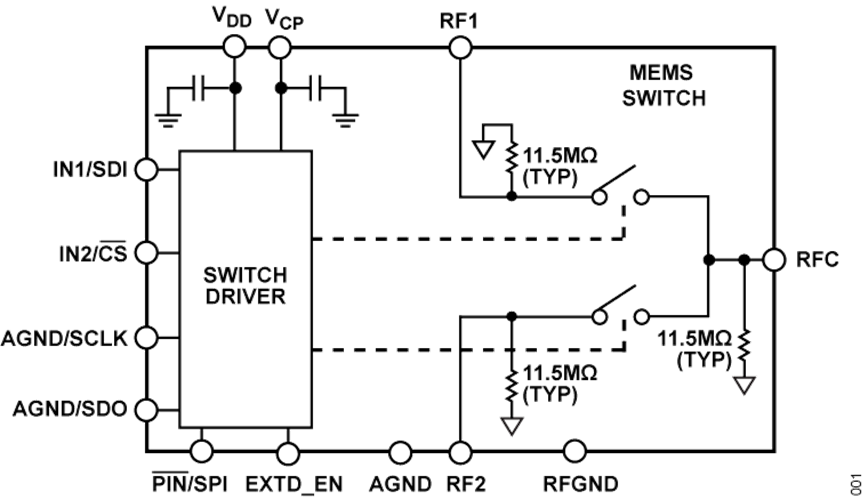

集成式控制芯片可产生静电驱动该开关所需的高压，通过互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口进行控制。所有开关都可单独进行控制。

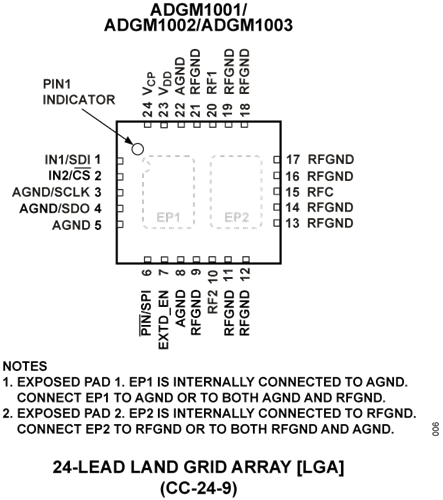

多功能引脚名称只能通过相关功能来引用。

ADGM1001/ADGM1002/ADGM1003主要规格
模式	带宽	最大射频功率 (dBm)	直流信号范围 (V)	最大直流电流 (mA)
ADGM1001	直流至 34 GHz	33	±6	200
ADGM1002	直流至 20 GHz	30	±5	150
ADGM1003	直流至 16 GHz	27	±3	75
