TI德州仪器 ADG509F 产品介绍
2026-04-14
0次
说明
- 电源关闭时所有开关断开
- 如果发生过压，开启通道的模拟输出将箝位在电源电压范围内。
- 防闩锁结构
- 低导通电阻：270Ω（典型值）
- 快速开关时间
接通时间：230 ns（最大值）
断开时间：130 ns（最大值） - 低功耗：3.3 mW（最大值）
- 故障和过压保护：-40 V至+55 V
- 先开后合式结构
- TTL/CMOS兼容型输入
特性
ADG508F和ADG509F均为CMOS模拟多路复用器；ADG508F内置8个单通道，ADG509F内置4个差分通道。这些多路复用器均可提供故障保护。这些器件采用串联n沟道、p沟道和n沟道MOSFET结构，发生过压或失电时，器件与信号源均会受到保护。该多路复用器可以承受-40 V至+55 V的连续过压输入。在断电故障条件下，多路复用器输入（或输出）表现为开路，泄漏电流只有几nA。这样，不但可以保护多路复用器及其所驱动的电路，而且可以保护驱动多路复用器的传感器或信号源。

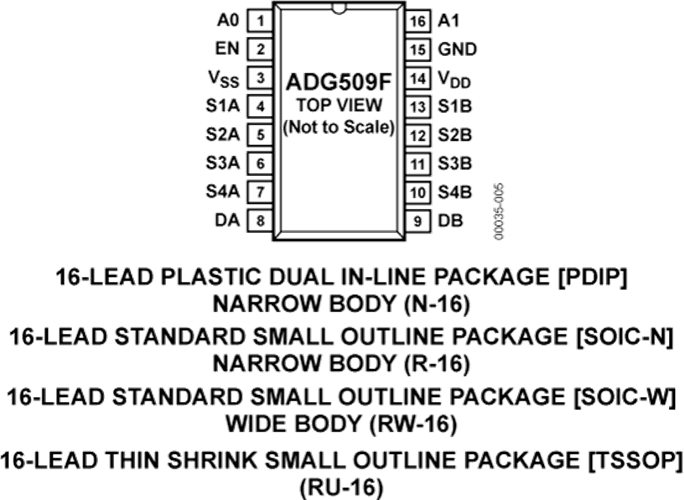

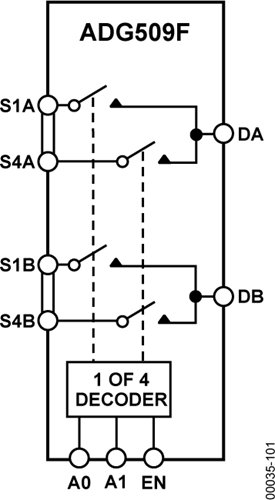

ADG508F根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG509F根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。各器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
产品特色- 故障保护功能。ADG508F/ADG509F可以承受-40 V至+55 V的连续过压输入。当由于电源关闭而导致故障发生，所有通道都将关闭，泄漏电流只有几nA。
- 存在故障时，开启通道饱和。
- 低导通电阻 RON
- 快速开关时间。
- 先开后合式开关。保证先开后合式开关动作，从而保护输入信号不受瞬时短路影响。
- 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道MOSFET分开，避免了闩锁现象。
应用
- 现有多路复用器应用（包括故障保护和无故障保护）
- 要求多路复用器功能的新设计
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
航空航天和防务 | 无人飞行器(UAV)系统 |
