TI德州仪器 ADG528F 产品介绍

2026-04-14 0次

说明

低导通电阻：300 Ω（典型值）
快速开关时间
接通时间t_on ：250 ns（最大值）
断开时间t_off ：250 ns （最大值）
低功耗：3.3 mW（最大值）
故障和过压保护：- 40 V至+ 55 V

电源断开时所有开关断开
如果发生过压，接通通道的模拟输出将箝位在电源电压范围内
防闩锁结构
先开后合式开关动作
TTL和CMOS兼容型输入

特性

ADG508F、ADG509F和ADG528F均为CMOS模拟多路复用器；ADG508F和ADG528F内置8个单通道，ADG509F内置4个差分通道，而且均可提供故障保护。这些器件采用串联n沟道、p沟道和n沟道MOSFET结构，发生过压或失电时，器件与信号源均会受到保护。该多路复用器可以承受-40 V至+55 V的连续过压输入。在故障条件下，多路复用器输入（或输出）表现为开路，泄漏电流只有几nA。这样，不但可以保护多路复用器及其所驱动的电路，而且可以保护驱动多路复用器的传感器或信号源。

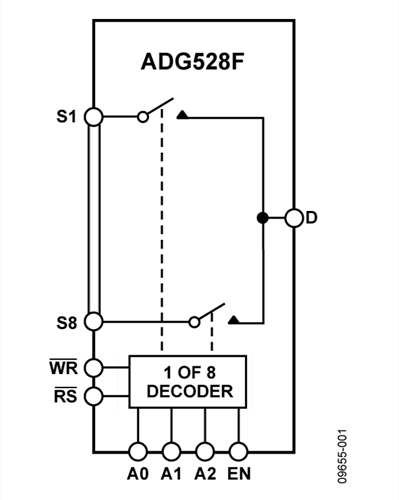

ADG508F和ADG528F根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG509F根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。ADG528F具有片内地址和控制锁存器，有利于与微处理器实现接口。各器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
