TI德州仪器 AD9970 产品介绍
2026-04-14
0次
说明
- 模拟与数字内核电压：1.8 V
- 范围缩小的串行数据链路
- LVDS输出
- 相关双采样器(CDS)，增益−3 dB、0 dB、+3 dB和+6 dB
- 6 dB至42 dB、10位可变增益放大器(VGA)
- 14位、65 MHz ADC
- 具有可变电平控制功能的黑色电平箝位
- 完整的片内时序发生器
- Precision Timing内核，分辨率为240 ps（65 MHz）
- 片内3 V水平和RG驱动器

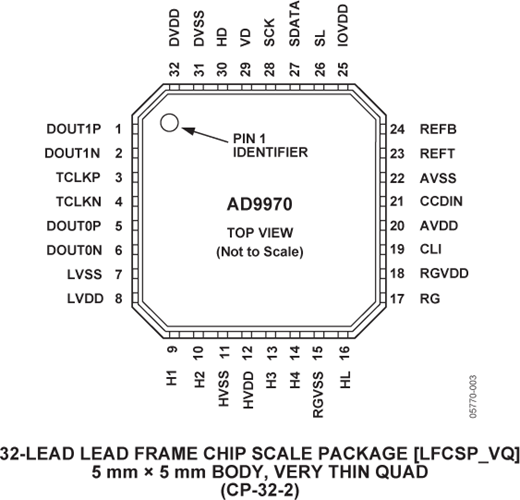

- 5 mm × 5 mm、32引脚LFCSP_VQ
特性
AD9970是一款高度集成的CCD信号处理器，适用于高速数码摄像机应用。该器件由具有模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素速率高可达65 MHz。在65 MHz下工作时，Precision Timing内核允许以240 ps的分辨率调整高速时钟。AD9970还包括一个范围缩小的LVDS接口用于数据输出。
模拟前端包括黑色电平箝位、CDS、VGA和一个65 MSPS、14位ADC。时序驱动器为RG、HL和H1至H4提供高速CCD时钟驱动器。此外，可通过三线式串行接口进行编程。
AD9970采用节省空间的5 mm × 5 mm、32引脚LFCSP_VQ封装，额定工作温度范围为−25°C至+85°C。
欲了解有关AD9970的更多信息，请发送电子邮件至afe.ccd@analog.com。
应用
