说明

特性

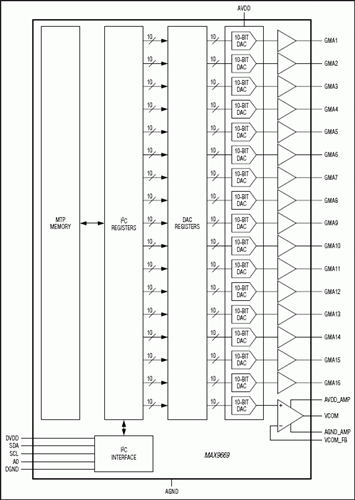

MAX9669可输出16路基准电压，用于TFT LCD显示器的gamma校正；还有一路电压基准用于VCOM。每路gamma基准带有一个10位数/模转换器(DAC)和与之对应的缓冲器，确保系统稳定工作。VCOM基准电压具有其10位DAC和放大器，确保在临界电平和模板显示时保持稳定电压。MAX9669具有集成的多次编程(MTP)存储器，可用于片内存储gamma和VCOM值，省去了外部EEPROM。MAX9669的片内非易失存储支持高达100次的写操作。

Gamma输出可提供200mA的瞬态峰值电流驱动，在1µs内达到稳定。VCOM输出可提供600mA瞬态峰值电流，同样也可在1µs内达到稳定。模拟供电电压范围介于9V至20V之间，数字电源电压范围介于2.7V至3.6V之间。

Gamma值和VCOM值通过I²C接口编程写入寄存器。

应用

• TFT-LCD
